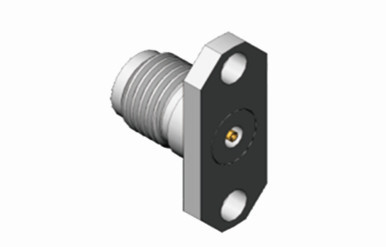

K2.92mm Kobieta ze stali nierdzewnej, 2-dziurkowa obudowa, łącznik RF koaksjalny z mikro-przewódem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| izolator: | PTFE | Płeć: | Kobieta |
|---|---|---|---|
| Nazwa produktu: | 2,92 mm, typ K, SMK | Kluczowe cechy: | Złącza panelu kołnierzowego z 2 otworami |
| Pozycja: | Złącza fal milimetrowych | Włócznienie: | Pasywowany |
| Zastosowanie: | Komputer/sieci LAN | Materiał: | Stal nierdzewna |
| Podkreślić: | Dwuodrążkowy złącze koaksjalne RF,Złącze RF koaksjalne ze stali nierdzewnej,Mikro-strip RF koaksjalny złącze |
||
K2.92mm Kobieta ze stali nierdzewnej, 2-dziurkowa obudowa, łącznik RF koaksjalny z mikro-przewódem
Złącze typu K, znane również jako złącze typu 2.92, jest szeroko stosowaną serią złączy fal milimetrowych z zakresem częstotliwości do 40 GHz.Produkty z serii 5 i wyposażone w interfejs powietrzaTa seria oferuje takie zalety, jak kompaktowy rozmiar, lekka konstrukcja, wysokiej częstotliwości działania i niezawodna łączność.

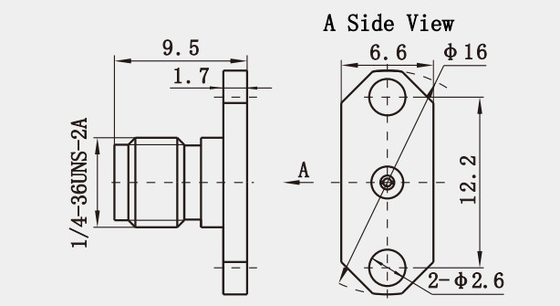

Rysunek zarysu kobiecego z stali nierdzewnej K2.92mm 2-dziurkowy koaksjalny złączy RF z mikropłytką: ((mm)
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Impedancja | 50 Ω |
| Zakres częstotliwości | Prąd stały - 40 GHz |
| Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
| Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
| Wskaźnik fali napięcia stałego VSWR |
≤ 1,05 + 0,005f |
| Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Odporność na izolację | ≥ 5000MΩ |
| Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
| Female Jack: BeCu, Złote | |
| Odporny kontakt | BeCu, pokryte niklem |
| Korpus / Skrypt / Obudowa | Płytki miedziane, pokryte złotem Stal nierdzewna, pasywna |
| Izolacja | PEI |
| Gasketa | Kauczuk silikonowy |
| Temperatura | -55°C ~ +125°C |
| Trwałość | 500 cykli |
| Moment obrotowy | 00,79 ~ 1,13 Nm |
Pozostałe łączniki RF 2,92 mm męskie, żeńskie
|
Numer części
|
Opis
|
|
K-KFD3
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-KFD42
|
Złącze koaksjalne RF kobiece typu K ze stali nierdzewnej o średnicy 2,92 mm
|
|
K-KFD62G
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-JFD9G |
Złącze koaksjalne RF męskie typu K ze stali nierdzewnej o średnicy 2,92 mm
|
1.
2.
3.
4.
Charakterystyka:
- Trwałość i niezawodność: Wykonany z wysokiej jakości stali nierdzewnej, złącze to charakteryzuje się doskonałą wytrzymałością mechaniczną i odpornością na korozję.Właściwości te zapewniają długotrwałość i niezawodną wydajność nawet w trudnych warunkach środowiskowych, co ma kluczowe znaczenie zarówno dla zastosowań infrastruktury komunikacji zewnętrznej.
- Niska strata wstawienia i strata zwrotu: Konstrukcja złącza 2,92 mm minimalizuje utratę sygnału podczas transmisji, zapewniając efektywne przekazywanie sygnału przy minimalnym tłumieniu.Niska strata zwrotu (strata odbicia) zwiększa skuteczność złącza poprzez zmniejszenie odbicia sygnału, utrzymując w ten sposób integralność sygnału na dłuższych dystansach.
- Kompatybilność i zamienność: Złącze 2,92 mm zostało zaprojektowane tak, aby było kompatybilne z innymi standardowymi w branży złączami, takimi jak złącza SMA i złącza serii 3.5, umożliwiając bezproblemową integrację z istniejącymi systemami.Ta wymiana umożliwia uproszczenie modernizacji i konserwacji systemu, zapewniając jednocześnie elastyczność w wyborach projektowych.
Zastosowanie:
1Systemy łączności:
Przekaz mikrofalowy: Używany do przesyłania sygnałów o wysokiej częstotliwości w systemach komunikacji mikrofalowej.
Stacje bazowe: Integracja z antenami dla stacji bazowych komórkowych, w których sygnały wysokiej częstotliwości są kluczowe.
Komunikacja satelitarna: niezbędna do łączenia komponentów w nadajnikach satelitarnych i systemach zasilających.
2- W przemyśle lotniczym:
Systemy lotnicze: kluczowe dla systemów komunikacji i nawigacji samolotów.
Eksploracja kosmosu: zatrudniony w systemach komunikacji i transmisji danych statków kosmicznych.
3Automatyka przemysłowa:
Sieci czujników: ważne dla sieci czujników przemysłowych wymagających połączeń o wysokiej niezawodności.
Systemy sterowania: stosowane w systemach sterowania automatyki produkcji.
UWAGA:
Mamy ponad 10 000 rodzajówAdaptory RF,Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z namiTo jest....
