K serii 2,92 mm miedzianego łącznika RF z mikrociągą
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Rodzaj: | 2,92 mm, typ K, SMK | Kluczowe słowa: | Złącza panelu kołnierzowego z 2 otworami |
|---|---|---|---|
| Pozycja: | Złącza fal milimetrowych | Włócznienie: | Pozłacany |
| Zastosowanie: | RF/Satcom | izolator: | PTFE |
| Impedancja: | 50 omów | Płeć: | Kobieta |
| Podkreślić: | Złącze RF serii K 2,92 mm |
||

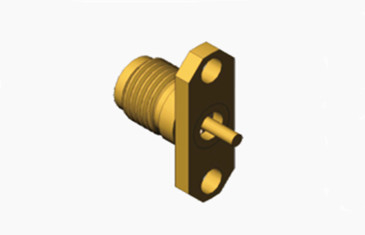

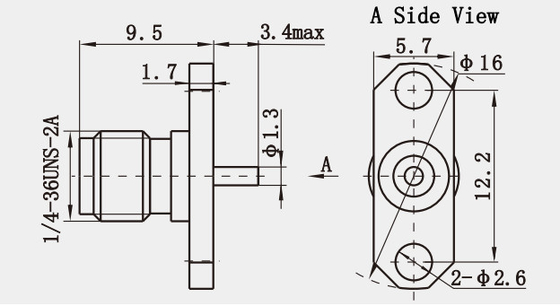

K serii ((2.92mm) Miedziana kobieca płaszczyzna RF z mikropłytką
Złącze typu K, znane również jako złącze typu 2.92, to szeroko stosowana seria złączy fal milimetrowych.Produkty z serii 5 poprzez interfejs powietrzaTen złącze ma kompaktowy rozmiar, lekką konstrukcję, wysoką częstotliwość i niezawodne połączenie.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Impedancja | 50 Ω |
| Zakres częstotliwości | Prąd stały - 40 GHz |
| Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
| Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
| Wskaźnik fali napięcia stałego VSWR |
≤ 1,05 + 0,005f |
| Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Odporność na izolację | ≥ 5000 MΩ |
| Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
| Female Jack: BeCu, Złote | |
| Odporny kontakt | BeCu, pokryte niklem |
| Korpus / Skrypt / Obudowa | Płytki miedziane, pokryte złotem Stal nierdzewna, pasywna |
| Izolacja | PEI |
| Gasketa | Kauczuk silikonowy |
| Temperatura | -55°C ~ +125°C |
| Trwałość | 500 cykli |
| Moment obrotowy | 00,79 ~ 1,13 Nm |
Pozostałe łączniki RF 2,92 mm męskie, żeńskie
|
Numer części
|
Opis
|
|
K-KFD21
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-KFD87G
|
Złącze koaksjalne RF kobiece typu K ze stali nierdzewnej o średnicy 2,92 mm
|
|
K-KFD42
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-JFD61G |
Złącze koaksjalne RF męskie typu K ze stali nierdzewnej o średnicy 2,92 mm
|
1.
2.
3.
4.
Charakterystyka:
- Zdolność wysokiej częstotliwości: łącznik 2,92 mm obsługuje częstotliwości do 40 GHz, które należą do spektrum fal milimetrowych, dzięki czemu jest idealny do zastosowań takich jak łączność satelitarna, systemy radarowe,i szybkiej transmisji danych.
- Niewielki rozmiar: Z zewnętrzną średnicą 2,92 mm, złącze to jest znacznie mniejsze niż tradycyjne złącza takie jak SMA lub BNC.Jego kompaktowy rozmiar umożliwia gęstsze konstrukcje obwodów i jest szczególnie korzystny, gdy przestrzeń jest ważna, np. w przenośnych urządzeniach lub układach scalonych.
- Lekka konstrukcja: Wykonany z mosiądzu, złącze jest trwałe i lekkie, co zmniejsza całkowitą wagę urządzenia, co ma kluczowe znaczenie w przemyśle lotniczym, gdzie liczy się każdy gram.
Zastosowanie:
- Minimalna degradacja sygnału: Małe rozmiary i dielektryczny powietrze znacząco zmniejszają straty sygnału i zniekształcenia, zachowując integralność sygnału na wyższych częstotliwościach, gdzie efekty te stają się bardziej wyraźne.
- Wydajność przestrzeni: Kompaktny czynnik kształtu umożliwia bliższe umieszczenie komponentów na płytkach PCB, ułatwiając projektowanie wysoce zintegrowanych systemów elektronicznych bez uszczerbku dla wydajności.
- Trwałość i niezawodność: konstrukcja z mosiądzu w połączeniu z solidnym mechanizmem łączenia zapewnia długoterminową niezawodność nawet w trudnych warunkach środowiskowych, typowych w zastosowaniach o wysokiej częstotliwości,takie jak ekstremalne temperatury lub naprężenia mechaniczne.
- Optymalizowane dla widma fal milimetrowych: Zaprojektowany specjalnie do pracy w zakresie fal milimetrowych, 2.Charakterystyka złącza 92 mm idealnie odpowiada wymaganiom nowoczesnych systemów komunikacji i technologii radarowych działających na tych częstotliwościach..
