K2.92 serii Samiecko-Flankowy Złącze RF ze stali nierdzewnej Głębokość otworu 1,8 mm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Materiał: | Stal nierdzewna | Płeć: | Mężczyzna |
|---|---|---|---|
| Nazwa produktu: | 2,92 mm, typ K, SMK | Kluczowe słowa: | Złącze panelu kołnierzowego z 2 otworami |
| Pozycja: | Złącze fali milimetrowej | Włócznienie: | Pasywowany |
| Zastosowanie: | RF | izolator: | PTFE |
| Podkreślić: | Połączenie RF zamontowane na płaszczyźnie męskiej,Złącze radiowe serii K2.92,1.8mm Głębokość otworu łącznik RF |
||

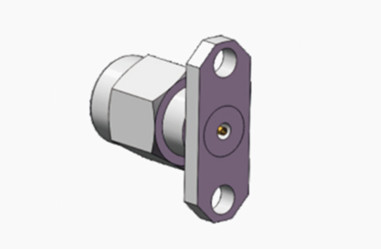

K2.92 serii Samiecko-Flankowy Złącze RF ze stali nierdzewnej Głębokość otworu 1,8 mm
Złącze typu K, znane również jako złącze 2,92 mm, jest szeroko stosowanym złączem fal milimetrowych z zakresem częstotliwości do 40 GHz.Produkty z serii 5 i wyposażone w interfejs powietrzaTa seria złączy charakteryzuje się kompaktowymi rozmiarami, lekką konstrukcją, wysoką częstotliwością pracy i niezawodnym połączeniem.

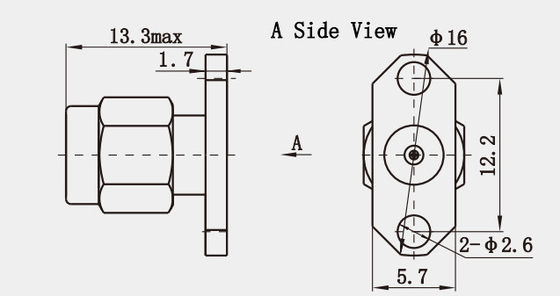

Rysunek szkicowy serii K2.92 Samiecko-Flankowy Złącze RF Głębokość otworu ze stali nierdzewnej 1,8 mm- Nie, nie.
| Numer modelu | Opis |
| K-JFD6G | Złącze RF ze stali nierdzewnej K 2,92 mm |
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Impedancja | 50 Ω |
| Zakres częstotliwości | DC - 40 GHz |
| Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
| Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
| Wskaźnik fali napięcia stałego VSWR |
≤ 1,05 + 0,005f |
| Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Odporność na izolację | ≥ 5000 MΩ |
| Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
| Female Jack: BeCu, Złote | |
| Odporny kontakt | BeCu, pokryte niklem |
| Korpus / Skrypt / Obudowa | Płytki miedziane, pokryte złotem Stal nierdzewna, pasywna |
| Izolacja | PEI |
| Gasketa | Kauczuk silikonowy |
| Temperatura | -55°C ~ +125°C |
| Trwałość | 500 cykli |
| Moment obrotowy | 00,79 ~ 1,13 Nm |
Pozostałe łączniki RF 2,92 mm męskie, żeńskie:
|
Numer części
|
Opis
|
|
K-KFD38
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-KFD76G
|
Złącze koaksjalne RF kobiece typu K ze stali nierdzewnej o średnicy 2,92 mm
|
|
K-KFD8
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-JFD9G |
Złącze koaksjalne RF męskie typu K ze stali nierdzewnej o średnicy 2,92 mm
|
1.
2.
3.
4.
Charakterystyka:
1Wydajność mechaniczna:
Trwałość: złącza mogą wytrzymać do 500 cykli parzenia, co świadczy o dobrej trwałości mechanicznej.
Wysoka niezawodność: grubość ściany zewnętrznego przewodnika jest większa niż w przypadku złączy SMA, zwiększając ich niezawodność, zwłaszcza w zastosowaniach o wysokiej częstotliwości i mocy.
2Kompatybilność:
Kompatybilne z różnymi złączami: złącza koaksjalne RF serii K2.92 są mechanicznie kompatybilne z istniejącymi złączami SMA i APC-3.5, oferując szerokie zastosowanie i elastyczność.
3- Dostosowanie do temperatury:
Szeroki zakres temperatur: złącza mogą normalnie funkcjonować w zakresie temperatur od -55°C do +125°C, nadając się do różnych ekstremalnych warunków.
Zastosowanie:
1Sprzęt obrazowania medycznego: w urządzeniach obrazowania medycznego, takich jak maszyny MRI, złącza te zapewniają niezbędną precyzję i niezawodność w przekazywaniu sygnałów wysokiej częstotliwości.
2Badania naukowe i eksperymenty: Naukowcy używają złączy K2.92 w eksperymentalnych konfiguracjach wymagających wysokiej częstotliwości transmisji sygnału i minimalnej straty,Na przykład w akceleratorach cząstek czy w zaawansowanych badaniach materiałów..
3Urządzenia IoT: Urządzenia Internetu Rzeczy (IoT) korzystają z kompaktowego rozmiaru i wysokiej wydajności łączników K2.92 w celu efektywnego przekazywania danych między czujnikami a centralnymi jednostkami przetwarzania.
