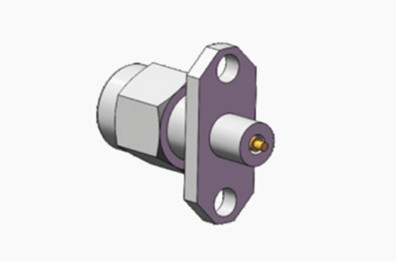

K2.92 Dwuodrążkowy płaszcz ze stali nierdzewnej męskiej z łącznikiem kontaktowym na mikrociąg

                 2.92mm Rekomendowane połączacze mikrofalowe dla mężczyzn


Złącza fal milimetrowych typu K (± 2,92 mm,SMK)Jest to jeden z najpopularniejszych łączników fali licznikowej. Szeroki zakres częstotliwości wynosi do 40 GHz. Można je połączyć z łącznikami SMA i 3.5 mm.

Te złącza typu K (2.92mm,SMK)Są one przyjmowane z interfejsem powietrza, co sprawia, że mają małe rozmiary, lekką wagę i są bardzo niezawodne w połączeniu itp.

Wysokiej precyzji 50 Ohm łączniki skoaksialne z interfejsem 2,92 mm (Female) są przeznaczone do wszechstronnych zastosowań RF i mikrofalowych.Te doskonałe złącza znajdują szerokie zastosowanie w różnych środowiskach badawczych i pomiarowych, od łączności komórkowej do łączności satelitarnej, zapewniając optymalne dopasowanie urządzeń i połączenie kabli.Te złącza są zaprojektowane tak, by wytrzymać częste użycie.Włączają dielektryk powietrza i plastikowy przewodnik centralny o niskiej stratze, aby zwiększyć wydajność.

Specyfikacja:

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

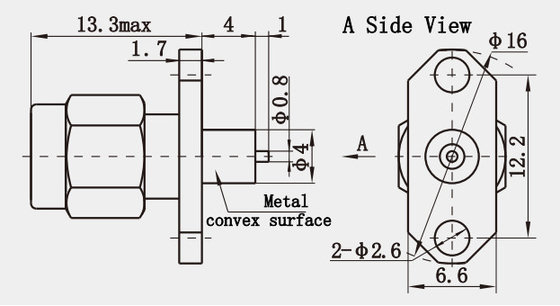

Rysunek zarysu płaszczyzny z dwóch otworów ze stali nierdzewnej typu K2.92 z łącznikiem kontaktowym na mikrociąg(mm):


Charakterystyka:

1Średnica zewnętrznego przewodnika: łączniki koaksjalne RF serii K2.92 mają zewnętrzną średnicę przewodnika 2,92 mm, co czyni je bardziej kompaktowymi w porównaniu z wieloma innymi typami łączników.
Częstotliwość działania: złącza te działają w zakresie częstotliwości od prądu stałego do 40 GHz.
Wydajność elektryczna:

2Wskaźnik napięcia stałej fali (VSWR): w zakresie częstotliwości od prądu stałego do 40 GHz maksymalna VSWR serii K2.92 wynosi 1.15, co wskazuje na doskonałe właściwości elektryczne.
Opór kontaktowy: opór kontaktowy przewodnika wewnętrznego wynosi mniej niż 3,0 mΩ, a zewnętrznego - mniej niż 2,0 mΩ, zapewniając stabilną i niezawodną transmisję sygnału.

Zastosowanie:

1Komunikacja bezprzewodowa: łączniki te są szeroko stosowane w systemach komunikacji bezprzewodowej, w tym sieciach komórkowych, komunikacji satelitarnej i sprzęcie Wi-Fi.Zapewniają niezawodne połączenia dla sygnałów wysokiej częstotliwości w tych krytycznych systemach.

2Sprzęt testowo-pomiarowy: łączniki te mają kluczowe znaczenie w instrumentach testowych i pomiarowych, takich jak analizatory sieci, analizatory widma i generatory sygnałów.Oferują precyzyjną łączność do dokładnych pomiarów i testowania obwodów i systemów RF.

3. Nadawanie i przesyłanie strumieniowe: W mediach nadawczych i przesyłających strumieniowo K2.92 złącza obsługują wysokiej jakości transmisję sygnału audio i wideo wymaganą do transmisji na żywo i dostarczania treści.
