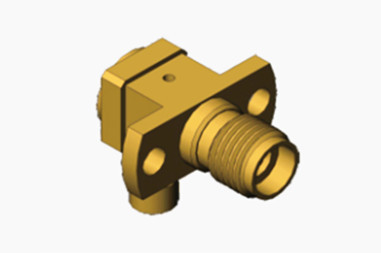

K2.92 Podpięty pod kątem prostym łącznik RF z kobiecego miedzianego obłoku z dwoma otworami do kabla CXN3506/MF108A

K2.92 Podpięty pod kątem prostym łącznik RF z kobiecego miedzianego obudowu o dwóch otworach do kabla CXN3506/MF108A

Typ K, znany również jako łącznik typu 2.92, to szereg powszechnie stosowanych łączników fal milimetrowych o częstotliwości do 40 GHz.Produkty z serii 5 i przyjmuje interfejs powietrza. Złącze typu K charakteryzuje się małym rozmiarem, lekką wagą, wysoką częstotliwością użytkowania i niezawodnym połączeniem.

Rysunek zarysu

Specyfikacja:

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Pozostałe łączniki RF 2,92 mm męskie, żeńskie

2.

3.

4.

Charakterystyka:

1. Właściwości elektryczne:
- Charakterystyczna impedancja wynosi 50Ω, nadająca się do różnych zastosowań RF.
- zakres częstotliwości jest szeroki, od prądu stałego do 40 GHz, spełniając potrzeby zastosowań o wysokiej częstotliwości.
- stosunek fal stałych niskiego napięcia (VSWR), mniejszy niż 1,15 przy 40 GHz, zapewnia efektywną transmisję sygnału.

2. Właściwości mechaniczne:
- Wytrzymałość na wysokie temperatury, może wytrzymać temperatury od -55°C do +165°C.
- Niska siła rozdzielająca i siła zaangażowania, łatwa w obsłudze i niezawodne połączenie.
- Silna trwałość, wytrzyma 500 cykli użytkowania.

3Kompatybilność i zamienność:
- Kompatybilny z SMA, 3,5 mm i innymi złączami, ułatwiającymi połączenie między różnymi systemami.
- Można go podłączać do złączy SMA i 3,5 mm, zwiększając uniwersalność i elastyczność urządzenia.

Zastosowanie:

1Instrumenty badawcze: w instrumentach badawczych, złącza K2.92 są używane do łączenia urządzeń badawczych i urządzeń badanych, zapewniając dokładność i niezawodność wyników badań.

2. Lotnictwo i kosmos: łączniki K2.92 są szeroko stosowane w dziedzinie lotnictwa i kosmosu do łączenia różnych urządzeń elektronicznych lotniczych, zapewniając normalną pracę i bezpieczeństwo sprzętu.

3.Komunikacja bezprzewodowa: ze względu na wysoki zakres częstotliwości i niską stratę wstawiania, złącze K2.92 jest stosowane w systemach komunikacji bezprzewodowej do łączenia nadajników i odbiorników,poprawa efektywności transmisji sygnału.
