Wysokiej wydajności K2.92 serii męski złącze RF koaksjalnego ze stali nierdzewnej
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Budowa ciała: | proste | Nazwa produktu: | 2,92 mm, typ K, SMK |
|---|---|---|---|
| Włócznienie: | Pasywowany | izolator: | PTFE |
| Płeć: | Kobieta | Materiał: | Stal nierdzewna |
| Kolor: | Złoty | Trwałość: | 500 cykli |
| Podkreślić: | Wtykacz koaksjalnego złącza RF męski,Wtyczka z łącznika RF koaksjalnego ze stali nierdzewnej,Wysokiej wydajności złącza koaksjalnego RF |
||

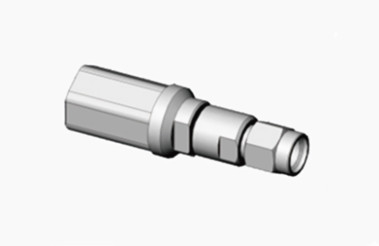

Wysokiej wydajności K2.92 serii męski złącze RF koaksjalnego ze stali nierdzewnej
Nasze 50 Ohm koaksjalne 2,92 mm (Female) złącza są starannie zaprojektowane, aby zapewnić niezachwianą precyzję i niezawodność,co czyni je najlepszym wyborem dla szerokiego spektrum zastosowań RF i mikrofalowych. Expertly designed to cater to a myriad of test and measurement requirements—spanning from cellular to cutting-edge satellite communications—these connectors guarantee an impeccable match between your equipment and cable interconnectsWykonane z solidnej stali nierdzewnej, zestawy te są zbudowane tak, by wytrzymać trudności częstego użytkowania.w połączeniu z wsparciem przewodnika środkowego wykonanym z materiału minimalizującego utratę sygnału, zapewniając bezkompromisową wydajność i wydłużoną trwałość

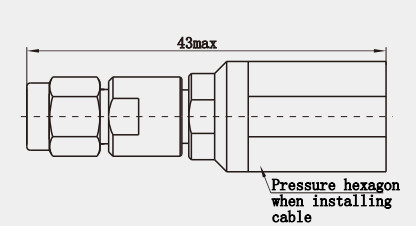

Rysunek zarysu
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
Specyfikacja- Nie, nie.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 250VRMS* | |
| Włókna elektryczne Wzór napięcia | 750VRMS* | |
| Odporność na izolację | ≥ 5000 MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 2,0 mΩ |
| Przewodnik centralny | ≤ 3,0 mΩ | |
| VSWR | ≤10,05 + 0,005f | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brązowy, pozłacany |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Temperatura | -55°C ~ +125°C | |
Charakterystyka:
1. Konsekwentne dopasowanie impedancji
Wydajność dopasowania impedancji: wewnętrzna struktura i wybór materiału złącza K2,92 mm gwarantują bardzo spójne dopasowanie impedancji,który jest korzystny dla wysokiej jakości transmisji sygnałuDopasowanie impedancji jest kluczowym parametrem w ocenie wydajności złącza, wpływającym na odbicie sygnału i jego utratę.
2Wysoka liczba cykli godowych
Trwałość: konstrukcja konstrukcji z przędzą i wysokiej jakości materiały złącza K2,92 mm pozwalają na wytrzymanie wielokrotnych operacji podłączenia i odłączenia bez uszkodzenia.To dowodzi doskonałej niezawodności i trwałości K2.92 milimetrowy złącze.
Zastosowanie:
Sprzęt do badań
Precyzyjne pomiary: W urządzeniach do badań i pomiarów, takich jak analizatory sieciowe i analizatory widma, K2.Włączacz 92 wykorzystuje niską stratę wstawienia i wysoką spójność impedancji w celu zapewnienia dokładnego pomiaru i analizy sygnału..
Stabilność eksploatacyjna: ze względu na wysoką trwałość konstrukcji złącza K2.92 można go wielokrotnie podłączać i odłączać bez uszkodzenia jego wydajności, .
Pozostałe łączniki RF 2,92 mm męskie, żeńskie:
|
Numer części
|
Opis
|
|
K-KFD4
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-KFD28G
|
Złącze koaksjalne RF kobiece z stali nierdzewnej 2,92 mm typu K
|
|
K-KFD8
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-JFD9G |
Złącze koaksjalne RF męskie typu K ze stali nierdzewnej o średnicy 2,92 mm
|
1.
2.
3.
4.
UWAGA:
Mamy ponad 10 000 rodzajówAdaptory RF,Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z namiTo jest....
