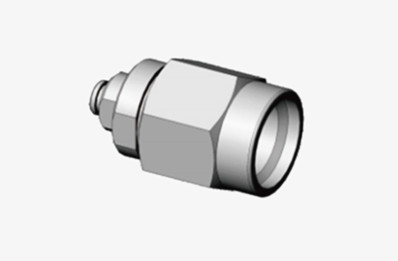

K2.92 Samiecki łącznik koaksjalny RF ze stali nierdzewnej do 1#Półstojnych/Półprężnych Kabli Fale Milimetrowej

                  K2.92 Samiecki łącznik koaksjalny RF ze stali nierdzewnej do 1#Półstojnych/Półprężnych Kabli Fale Milimetrowej

Wysokiej precyzji 50Ω łączniki koaksialne 2,92 mm (kobiety) są przeznaczone do ogólnego zastosowania RF i mikrofalowych.Te wysokiej wydajności złącza są szeroko stosowane w różnych środowiskach badawczych i pomiarowychWykonane z trwałej stali nierdzewnej, złącza te są zbudowane tak, aby wytrzymać wielokrotne używanie.Charakteryzują się dielektrykiem powietrza i plastikowym wsparciem przewodnika środkowego o niskiej stratze.

Charakterystyka:

1- wygląd i cechy strukturalne:
Złącze K2.92 otrzymało swoją nazwę od wewnętrznej średnicy przewodnika zewnętrznego, która mierzy 2,92 mm.
Ten złącze wykorzystuje dielektryk powietrza, aby poprawić wydajność transmisji, zwłaszcza przy wysokich częstotliwościach.
Z punktu widzenia konstrukcji złącze K2.92 ma strukturę podobną do złączy SMA i 3,5 mm, ale jest bardziej kompaktowe i nadaje się do zastosowań o wyższej częstotliwości.
2Wydajność wysokiej częstotliwości
Złącze K2.92 jest zaprojektowane do obsługi częstotliwości operacyjnych do 40 GHz, pokrywając potrzeby pasma fal milimetrowych.
Optymalizowana konstrukcja zapewnia, że złącze utrzymuje niski współczynnik napięcia fal stałych (VSWR) i niską utratę wstawienia w częstotliwościach do 40 GHz,znacząca poprawa jakości i efektywności przesyłu.

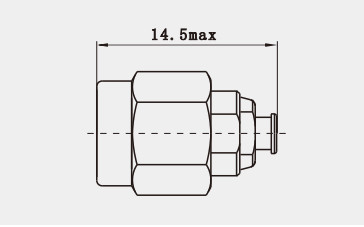

Rysunek zarysu ((mm):

Specyfikacja(mm):

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Zastosowanie:
1Aplikacje w dziedzinie komunikacji:
W nowoczesnej technologii łączności, zapotrzebowanie na transmisję sygnału o wysokiej częstotliwości stale rośnie, zwłaszcza w zakresie fal milimetrowych.pokrywający cały pas 8 mm.
Wraz z komercjalizacją technologii 5G i badaniem przyszłych technologii komunikacji 6G, wykorzystanie złączy K2.92 w budowie stacji bazowych, sprzęcie sieciowym,systemy łączności satelitarnej są coraz bardziej rozpowszechnioneJego doskonała wydajność elektryczna i właściwości mechaniczne zapewniają wysokie prędkości transmisji danych i niską opóźnienie.
2- zastosowania w badaniach i pomiarach:
Złącze K2.92 odgrywa kluczową rolę w różnych wysokowydajnych instrumentach testowych i urządzeniach pomiarowych.ten złącze służy do przesyłania precyzyjnych sygnałów pomiarowychDla inżynierów zajmujących się badaniami i rozwojem, złącze K2.92 jest pierwszym wyborem do podłączenia tablic badawczych do innych urządzeń eksperymentalnych podczas prowadzenia badań nad technologią fal milimetrowych.Pokazują również ich znaczenie w badaniach terahertzowych i testowaniu materiałów..

Pozostałe łączniki RF 2,92 mm męskie, żeńskie:
