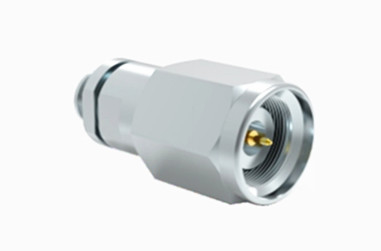

Złącze koaksjalne RF ze stali nierdzewnej Wtyczka męska 2,4 mm dla CXN3506/MF108A
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF 2,4 mm | Impedancja: | 50Ω |
|---|---|---|---|
| Życie: | 500 cykli | Zastosowanie: | Komputer/sieci LAN |
| Materiał: | Stal nierdzewna | Włócznienie: | Pasywowany |
| Płeć: | Mężczyzna | świadectwo: | ISO-9001-2015 |
| Pozycja: | Proste złącza RF 2,4 mm | ||
| Podkreślić: | CXN3506 łącznik koaksjalny RF,łącznik koaksjalny RF MF108A |
||
Złącze koaksjalne RF ze stali nierdzewnej Wtyczka męska 2,4 mm dla CXN3506/MF108A
Łącznik serii 2.4 to wysokiej wydajności milimetrowy złącze falowe zaprojektowane do pracy do 50 GHz i wyposażone w połączenie na przestrzeni powietrza.lekkiPołączenia te są szeroko stosowane w wysokofrekwencyjnych pomiarach mikrofalowych i urządzeniach fal milimetrowych.
Specyfikacja
|
Charakterystyka elektryczna
|
||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ̇50 GHz
|
|||
|
Napęd nominalny
|
170VRMS (maksymalny poziom morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
500VRMS (maksymalny poziom morza)
|
|||
|
Odporność na izolację
|
≥ 5000MΩ
|
|||
|
Odporność kontaktowa |
Przewodnik zewnętrzny
|
≤ 2mΩ
|
||
|
Przewodnik centralny
|
≤3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||

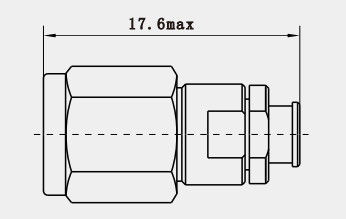

Szczegółowy rysunekzZłącze koaksjalne RF ze stali nierdzewnej Wtyczka męska 2,4 mm dla CXN3506/MF108A(mm):
Charakterystyka:
Rozwój innowacji technologicznych i standaryzacji: Wraz z postępem technologii komunikacji 5G i przyszłych technologii komunikacji 6G, zapotrzebowanie na sieci o wysokiej częstotliwościPołączenia dużych prędkości będą się zwiększaćZłącze 2,4 mm wymaga ciągłych innowacji technologicznych, aby spełniać wyższe wymagania dotyczące wydajności.zapewnienie globalnych jednolitych standardów w celu wspierania zdrowego rozwoju branży.
Zalety:
| Produkty normalne | Produkty elitarne | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | Prąd stały ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Trwałość | 300 cykli | > 500 cykli |
Zastosowanie:
Wysokie wymagania dotyczące precyzji: W dziedzinie pomiarów precyzyjnych, takich jak systemy komunikacji fal milimetrowych, istnieje duże zapotrzebowanie na dokładną transmisję sygnału.o wysokiej wydajności i charakterystyce niskich strat, zapewnia integralność sygnału i dokładność pomiaru.
Powtarzalność i trwałość: złącze 2,4 mm ma liczbę wtyczek od 500 do 1000 razy i posiada samoregulację, skutecznie chroniąc wtyczkę.Zwiększa to wielokrotne wykorzystanie i odporność na uszkodzenia złącza, co czyni go bardzo odpowiednim dla długoterminowych potrzeb niezawodnej pracy urządzeń pomiarowych precyzyjnych.
Nasze główne produkty
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z nami, podając szczegółyTo jest....
