Połączenie koaksjalne z stali nierdzewnej o szerokości 2,4 mm z mikrociągami, certyfikowane ISO-9001-2015
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Pozycja: | Złącze koncentryczne RF 2,4 mm | Impedancja: | 50Ω |
|---|---|---|---|
| świadectwo: | ISO-9001-2015 | Płeć: | Kobieta |
| Długość życia: | 500 cykli | Zastosowanie: | Komputer/sieci LAN |
| Materiał: | Stal nierdzewna | Włócznienie: | Pasywowany |
| Przedmiot: | Złącze koncentryczne RF 2,4 mm | ||
| Podkreślić: | 2.4mm RF złącze koncentryczne ze stali nierdzewnej,Złącze RF Microstrip 2.4mm,Certyfikowane zgodnie z ISO-9001-2015 złącze RF 2.4mm |
||

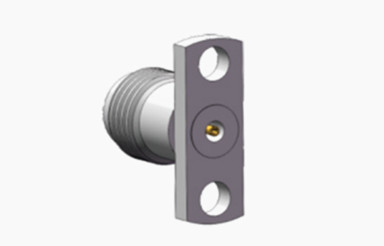

2.4 Milimetrowy Złącze RF Koncentryczne żeńskie ze stali nierdzewnej z falą milimetrową z mikrofalowodem
Złącze serii 2.4 to wysokowydajne złącze fal milimetrowych przeznaczone do częstotliwości do 50 GHz, charakteryzujące się interfejsem powietrznym z gwintowanym połączeniem. Charakteryzuje się małymi rozmiarami, niską wagą, możliwością pracy na wysokich częstotliwościach i niezawodnym połączeniem. Złącza te są szeroko stosowane w pomiarach mikrofalowych na wysokich częstotliwościach i zastosowaniach fal milimetrowych.
SpecyfikacjaZłącza RF 2,4 mm:
Charakterystyka elektryczna | ||||
Impedancja | 50Ω | |||
Zakres częstotliwości | DC~50GHz | |||
Napięcie znamionowe | 170VRMS (Maksymalne na poziomie morza) | |||
Wytrzymałość dielektryczna na napięcie | 500VRMS (Maksymalne na poziomie morza) | |||
Rezystancja izolacji | ≥5000MΩ | |||
Rezystancja styku | Przewodnik zewnętrzny | ≤2mΩ | ||
Przewodnik środkowy | ≤3mΩ | |||
VSWR | ≤1.05+0.005f | |||

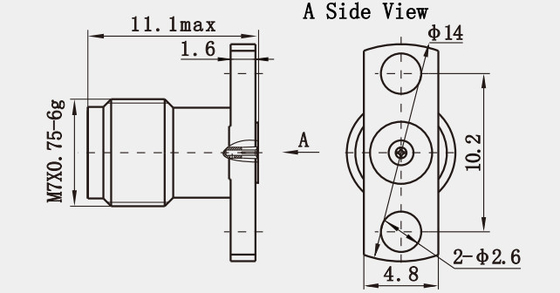

Szczegółowy rysunekZłącza RF 2,4 mm:
Cechy:
Przy wyborze i użytkowaniu złączy RF 2,4 mm z mikrofalowodem ważne jest zwrócenie uwagi na praktyczne szczegóły, takie jak unikanie używania szczypiec do mocowania złącza, aby zapobiec uszkodzeniu gwintów; oraz zakrywanie złącza nasadką ochronną, gdy nie jest używane, aby zapobiec zużyciu gwintów lub zanieczyszczeniu kurzem. Prawidłowa obsługa i konserwacja mogą nie tylko przedłużyć żywotność złączy, ale także zapewnić stabilne działanie systemu.
Dzięki kompaktowej konstrukcji, wysokiej wydajności na wysokich częstotliwościach i szerokiemu zakresowi zastosowań, złącze RF 2,4 mm z mikrofalowodem stało się nieodzowną częścią nowoczesnych technologii komunikacyjnych. Wraz z postępem technologicznym pola zastosowań tych złączy będą się dalej rozszerzać, a ich wydajność będzie nadal rosła, aby sprostać potrzebom przyszłych, szybszych i o większej przepustowości systemów komunikacyjnych.
Zalety:
| Produkty standardowe | Produkty premium | |
| Zakres częstotliwości | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Trwałość | 300 cykli | >500 cykli |
Zastosowanie:
Złącza RF 2,4 mm z mikrofalowodem odgrywają również ważną rolę w badaniach naukowych. Wiele instytucji badawczych polega na tych wysokowydajnych złączach, aby zapewnić dokładność i powtarzalność eksperymentów podczas prowadzenia zaawansowanych badań nad technologiami komunikacyjnymi. Dotyczy to w szczególności dziedzin takich jak fizyka, inżynieria elektroniczna i nauka o materiałach, gdzie wymagania dotyczące wydajności złączy są szczególnie rygorystyczne.
Aby przedłużyć ich żywotność i zapewnić jakość transmisji sygnału, należy zwrócić uwagę na pewne szczegóły operacyjne podczas użytkowania. Na przykład, unikaj nadmiernej siły podczas podłączania i odłączania, aby zapobiec uszkodzeniu gwintów; a gdy złącza nie są używane, powinny być zakryte nasadkami ochronnymi, aby zapobiec kurzowi i zużyciu. Prawidłowa konserwacja i obsługa mogą nie tylko przedłużyć żywotność złączy, ale także znacznie zwiększyć stabilność i niezawodność całego systemu.
