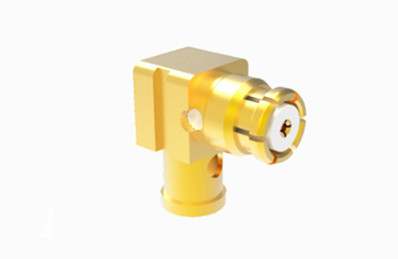

Złote łącznik RF pod kątem prawym do kablu CXN3506/MF108A

Duży Obraz : Złote łącznik RF pod kątem prawym do kablu CXN3506/MF108A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ROHS ISO-9001-2015
Numer modelu:	SMP-KW506-45

Zapłata:

Minimalne zamówienie:	100szt
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, akredytywy
Możliwość Supply:	1000000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF SMP	Impedancja:	50Ω
Certyfikat:	ROHS ISO-9001-2015	Trwałość:	500 cykli
Płeć:	Kobieta	Budowa ciała:	Prosty kąt
Materiał:	Mosiądz	Metoda montażu:	dla kabla
Włócznienie:	Pozłacane
Podkreślić:	Złącze RF CXN3506 , Pod kątem prawym łącznik RF , Złote złącze RF

SMP Kobieta pod kątem prawym Złote połączenie RF do kabla CXN3506/MF108A

Interfejs SMP jest podminiaturowym złączem, który ma rozmiar złączy MMCX, ale rozszerza zakres częstotliwości operacyjnej od prądu stałego do 40 GHz.Seria interkonekcji SMP wykorzystuje pływające adaptery kobiece do kobiecej, często określane jako "kulki", aby ułatwić układanie płyt obwodowych wyposażonych w łączniki PCB męskie SMP.wraz z jego zdolnością do obsługi błędów układu promieniowego i osiowegoJest szeroko stosowany w kompaktowych modułach koaksjalnych o wysokiej częstotliwości.

Cechy i korzyści

1Kompaktowy rozmiar: złącza SMP są przeznaczone do zastosowań, w których przestrzeń jest ograniczona i są podobne pod względem rozmiaru do złączy MMCX (Micro-Miniature Coaxial),Jednak są one odpowiednie dla wyższych zakresów częstotliwości.

2Szeroki zakres częstotliwości: złącza SMP obsługują szeroką przepustowość od prądu stałego do 40 GHz, co sprawia, że nadają się do różnych zastosowań łączności bezprzewodowej szerokopasmowej.

3System pływających łączników: interfejsy SMP zazwyczaj wykorzystują pływające adaptery kobiece do kobiecej (znane jako kule), umożliwiające niezawodne połączenia nawet przy tolerancjach wyrównania mechanicznego,w tym błędy w układzie promieniowym i osiowym.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170VRMS*
Włókna elektryczne Wzór napięcia	500VRMS*
Odporność na izolację	≥ 2000MΩ
Odporność środkowa	Przewodnik zewnętrzny	Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ
	Przewodnik centralny	Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Sn-P Brązowy, pozłacany
	Kobieta	Złote brązowe beryliowe
Elastyczny kontakt	Brąz beryliowy	Złote
Pozostałe części metalowe	Płytki miedziane Stal nierdzewna	Złote pasywacja
Izolatory	Sintering szkła/PTFE/PEI
Poziom wycieku produktu hermetycznego	1.01325×10-3Pa·cm3/s

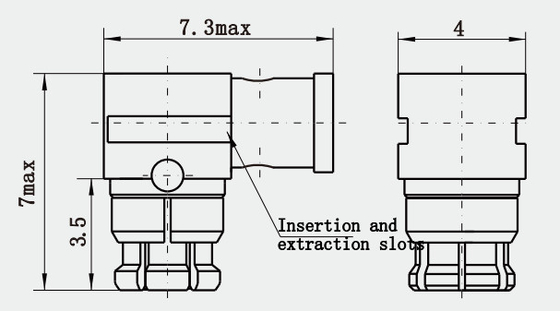

Szczegółowy rysunek

SMP Kobieta pod kątem prawym, złote złącze RF do kabla CXN3506/MF108A:

Wnioski

1Urządzenia medyczne: W przemyśle medycznym, szczególnie w urządzeniach medycznych o wysokiej częstotliwości, takich jak endoskopy lub narzędzia chirurgiczne, łączniki SMP mogą być wykorzystywane do przesyłania danych lub sygnałów wideo.

2Wysokiej prędkości transmisja danych: łączniki SMP mogą być stosowane w szybkich podzespołach lub zestawach kablowych dla centrów danych, serwerów i sprzętu sieciowego do szybkiego przesyłania danych.

3. Elektronika użytkowa: Niektóre urządzenia elektroniczne, takie jak aparaty cyfrowe, smartfony i tablety, mogą używać złączy SMP do łączeń sygnałowych lub zasilania.
