SMP Kobieta W kącie prawym 2-dziurkowy złączy RF dla kabla CXN3506/MF108A

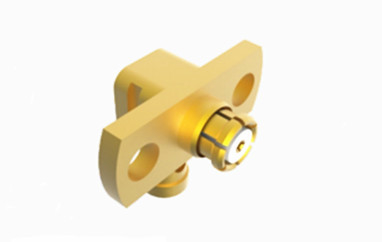

Duży Obraz : SMP Kobieta W kącie prawym 2-dziurkowy złączy RF dla kabla CXN3506/MF108A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	SMP-KWF506-271

Zapłata:

Minimalne zamówienie:	100szt
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, akredytywy
Możliwość Supply:	1000000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Żeńskie złącze koncentryczne RF SMP	Impedancja:	50 omów
Certyfikat:	CE RoHS	Płeć:	Kobieta/Jack
Długość życia:	500 cykli	Budowa ciała:	Prosty kąt
Materiał:	Mosiądz	Metoda montażu:	Mocowanie kołnierzowe
Zakres częstotliwości:	Prąd stały ~ 40 GHz
Podkreślić:	Złącze RF z prawego kąta , Złącze RF z kablowego paska MF108A

SMP Kobieta pod kątem prawym 2-dziurkowy złącze RF dla kabla CXN3506/MF108A

SMP to subminiaturowy łącznik koaksjalny RF z podłączeniem wciskowym lub szybkim, charakteryzujący się niewielkim rozmiarem, niską wagą i doskonałą wydajnością sejsmiczną przy szerokiej przepustowości operacyjnej.Może obsługiwać częstotliwości do 30GHzWtyczka jest dostępna w trzech formach interfejsu: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwarcie (w tym z hamowaniem).

Właściwości elektryczne:

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170VRMS*
Odporność na izolację	≥ 2000MΩ
Włókna elektryczne Wzór napięcia	500VRMS*
Odporność środkowa	Przewodnik zewnętrzny	Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ
	Przewodnik centralny	Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ
VSWR	≤ 1.3

Charakterystyka materiału i mechaniczna:

Centralny konduktor	Mężczyzna	Sn-P Brązowy, pozłacany
	Kobieta	Złote brązowe beryliowe
Elastyczny kontakt	Brąz beryliowy	Złote
Pozostałe części metalowe	Płytki miedziane Stal nierdzewna	Złote pasywacja
Izolatory	Sintering szkła/PTFE/PEI
Poziom wycieku produktu hermetycznego	1.01325×10-3Pa·cm3/s

Cechy i korzyści:

1Wszechstronne opcje interfejsu: wtyczki SMP oferują różne formy interfejsu, takie jak pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwory (w tym z hamulcami), aby uwzględnić różne potrzeby połączenia.

2Wielokrotne opcje montażu: łączniki SMP zapewniają montaż PCB, montaż kabli i adaptery w serii, oferując elastyczne rozwiązania wzajemnego połączenia dla płyty do płyty, ślepego sparowania,i zastosowań na półkach i panelech.

3Utrzymanie gęstości opakowań: Projektowanie łączników SMP pomaga utrzymać łączność w zastosowaniach wymagających opakowań o wysokiej gęstości.

4Wysoka niezawodność integracji modułowej: nadają się do instalacji wymagających wysokiej niezawodności w integracji modułowej.

Zastosowanie:

1Instrumenty: Instrumenty laboratoryjne, urządzenia pomiarowe precyzyjne i inne urządzenia badawcze wymagające dokładnej transmisji sygnału mogą również wykorzystywać złącza SMP.

2Elektronika użytkowa: Niektóre urządzenia elektroniczne użytkowe klasy najwyższej, takie jak aparaty cyfrowe, zdalne sterowania o wysokiej wydajności i zaawansowane urządzenia audio/wideo,mogą używać złączy SMP do szybkiej transmisji danych.

3Elektronika motoryzacyjna: Dzięki postępom w technologii motoryzacyjnej łączniki SMP mogą być stosowane w systemach komunikacji pojazdów i urządzeniach nawigacyjnych.

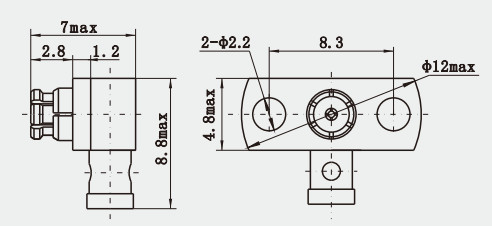

Rysunek i obraz

SMP Kobieta pod kątem prawym 2-dziurkowy złącze RF dla kabla CXN3506/MF108A:

SMP Kobieta W kącie prawym 2-dziurkowy złączy RF dla kabla CXN3506/MF108A 0

Katalog produktów:

Adapter RF

Przewodnik fal do adaptera koaksjalnego

Ściany hermetyczne ze szkła do metalu

Złącze serii J30J

Złącza obrotowe mikrofalowe

Zestawy kabli RF

Złącze RF SMA/SSMA

Połączenie SMP/SSMP RF

Złącze RF MCX/MMCX

Połączenie TNC RF

Złącze RF typu N

Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm)

Szczegóły dotyczące opakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów

UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMP, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTak.
