Stainless Steel SMP Male Limited Detent PCB Mount RF Plug Z 2-dołkową flansą

Duży Obraz : Stainless Steel SMP Male Limited Detent PCB Mount RF Plug Z 2-dołkową flansą Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	SMP-JFD276G

Zapłata:

Minimalne zamówienie:	100szt
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, akredytywy
Możliwość Supply:	1000000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne SMP RF	Włócznienie:	Pasywowany
Impedancja:	50Ω	Certyfikat:	ISO-9001-2015
Długość życia:	500 cykli	Styl:	proste
Materiał:	Stal nierdzewna	Metoda montażu:	Kołnierz z 2 otworami
Płeć:	Mężczyzna
Podkreślić:	2 otwory PCB Mount RF Plug , Wtykacz RF z ograniczonym wyłączeniem PCB , Wtyczka RF męska ze stali nierdzewnej SMP

Wtyczka RF ze stali nierdzewnej SMP Male Limited Detent PCB Mount RF Plug z 2-dziurkową flansą

Interfejs SMP jest kompaktowym systemem z łącznikami porównywalnymi pod względem rozmiaru z łącznikami MMCX, ale obsługuje szeroki zakres częstotliwości od DC do 40 GHz.Seria interkonekcji SMP wykorzystuje pływające adaptery kobiece do kobiecej, często określane jako kule, które umożliwiają układanie płyt z połączkami płyt PCB męskich SMP. Ta solidna konstrukcja umożliwia odporność na błędy w układzie promieniowym i osiowym,ułatwianie ślepego sparowaniaJest często stosowany w zminiaturyzowanych modułach koaksjalnych o wysokiej częstotliwości ze względu na jego niezawodne i precyzyjne możliwości połączenia.

Cechy i korzyści

1. Odporne na drgania i wstrząsy: ze względu na solidną konstrukcję i wysokiej jakości materiały, złącza te są w stanie utrzymać stabilne połączenie w warunkach drgań i wstrząsów mechanicznych.

2Niska strata odbicia: złącza SMP są zaprojektowane w celu zminimalizowania strat odbicia, co jest ważne dla utrzymania integralności sygnałów wysokiej częstotliwości.

3Odporność na korozję: materiał ze stali nierdzewnej zapewnia złącza SMP doskonałą odporność na korozję, dzięki czemu nadają się do stosowania w zastosowaniach, które mogą być dotknięte korozyjnymi środowiskami.

Tłumaczenie DeepL.com (darmowa wersja)

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170VRMS*
Odporność na izolację	≥ 2000MΩ
Włókna elektryczne Wzór napięcia	500VRMS*
Odporność środkowa	Przewodnik zewnętrzny	Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ
	Przewodnik centralny	Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ
VSWR	≤ 1.3

Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Sn-P Brązowy, pozłacany
Centralny konduktor	Kobieta	Złote brązowe beryliowe
Elastyczny kontakt	Brąz beryliowy	Złote
Pozostałe części metalowe	Płytki miedziane Stal nierdzewna	Złote pasywacja
Izolatory	Sintering szkła/PTFE/PEI
Poziom wycieku produktu hermetycznego	1.01325×10-3Pa·cm3/s

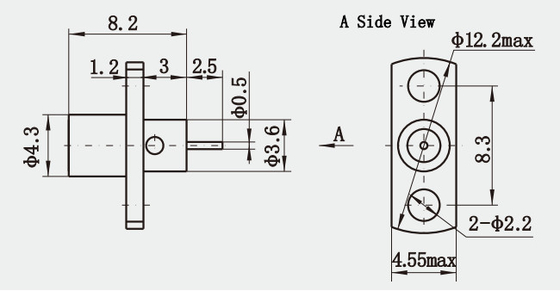

Szczegółowy rysunek

Wtyczka RF ze stali nierdzewnej SMP Male Limited Detent PCB Mount RF Plug z 2-dziurkową flansą:

(Jednostka: mm)
Stainless Steel SMP Male Limited Detent PCB Mount RF Plug Z 2-dołkową flansą 0

Wnioski

1Urządzenia medyczne: Urządzenia obrazowania medycznego, instrumenty diagnostyczne i narzędzia chirurgiczne wykorzystują łączniki SMP do przesyłania sygnałów o wysokiej rozdzielczości i częstotliwości.

2Elektronika motoryzacyjna: w miarę jak samochody stają się coraz bardziej elektroniczne i inteligentne, łączniki SMP mogą być wykorzystywane w zaawansowanych systemach wspomagania kierowcy (ADAS), systemach komunikacji wewnątrz samochodu itp.

3Automatyka przemysłowa: w systemach automatyki i sterowania przemysłowego, które wymagają szybkiej komunikacji danych i precyzyjnego sterowania, złącza SMP zapewniają niezawodną łączność.

UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMP, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTak.
