Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | SMP żeński na SMP żeński adapter RF | Materiał korpusu: | Mosiądz |
|---|---|---|---|
| Impedancja: | 50 omów | Kolor: | Pozłacany |
| Płeć: | kobieta do kobiety | Budowa ciała: | proste |
| Rodzaj: | Żeński adapter RF SMP | Metoda montażu: | Niewidomy kolega |
| High Light: | Komunikacja SMP RF adapter,Adapter radiowy Long Bullet SMP,Prostowy adapter SMP RF |
||

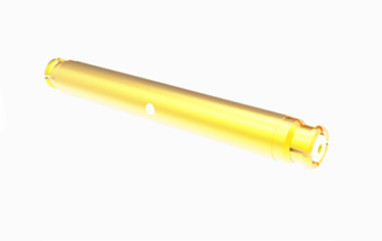

Prostowy SMP F do F RF Connector/Adapter Długa kula do komunikacji
SMP jest kompaktowym adapterem łącznika koaksjalnego typu RF, o niewielkim rozmiarze, lekkiej konstrukcji, imponującej odporności sejsmicznej i rozległej przepustowości operacyjnej.Jest zaprojektowany do pracy w częstotliwościach do 30 GHz, z naszymi doskonałymi łącznikami SMP zdolnymi do osiągnięcia prędkości do 40 GHz.i gładkie otwory (włączając konstrukcje z mechanizmami hamulcowymi)Te zróżnicowane opcje interfejsu spełniają wymagania ruchu osiowego lub promieniowego w scenariuszach ślepego sparowania obejmujących łączniki szerokie do szerokiego.Adapter SMP jest szczególnie odpowiedni do konfiguracji wymagających wysokiej niezawodności i kompaktowej konfiguracji modułowej.
| Ogólna specyfikacja adaptera z łącznikiem SMP | ||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napęd nominalny
|
170VRMS ((na poziomie morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
500VRMS ((na poziomie morza)
|
|||
|
Odporność na izolację
|
≥ 2000MΩ
|
|||
|
|
Przewodnik zewnętrzny
|
normalne≤2,5mΩ, hermetycznie zamknięte ≤4mΩ
|
||
|
Przewodnik centralny
|
normalne≤6mΩ, hermetycznie zamknięte ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | |
| VSWR dla złącza prostego |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR dla łącznika prawego anioła | ≤ 1.3 | |||
| VSWR dla adaptera | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Centralny konduktor | Mężczyzna |
Brąz Sn-P
|
pokryte złotem | |
| Kobieta |
brąz beryliowy
|
pokryte złotem | ||
|
Elastyczny kontakt
|
brąz beryliowy
|
pokryte złotem | ||
|
Pozostałe części metalowe
|
Pozłata mosiądz, pasywna stal nierdzewna
|
|||
|
Izolatory
|
Sintering szkła/PTFE/PEI
|
|||
|
Wskaźnik przecieków dla
hermetycznie uszczelniony złącze
|
1.01325×10-3 Pa·cm3 /s
|
|||

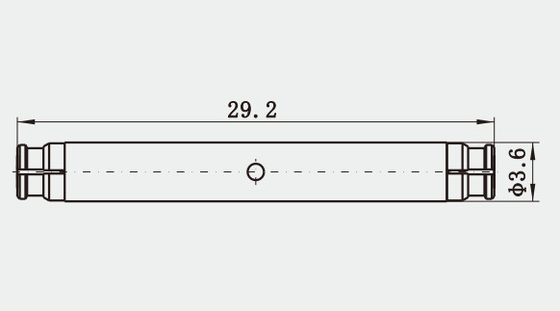

Rysunek
Prostowy SMP F do F RF Connector/Adapter Długa kula do komunikacji
Powiązane SMP Adaptory od kobiet do kobiet
1.
| Model nr. | Opis |
| SMP-KWFK | SMP kobiecy do kobiecy adapter RF, pod prostym kątem, 2 otwory. |
2.
| Model nr. | Opis |
| SMP-KK72 | SMP adapter RF z kobietą na kobietę |
3.
| Model nr. | L ((mm) | |
| SMP-KK59 | 16 | Długość kompresji: 15 mm, prawy koniec połączony tylko z gładkim otworem. |
| SMP-KK62T | 13 | Długość kompresji: 12 mm, prawy koniec połączony tylko z gładkim otworem. |
| SMP-KK62T-Y1 | 13 | Długość kompresji: 12 mm, prawy koniec połączony tylko z gładkim otworem. 192H Odporność na mgłę solną |
| SMP-KK190T | 12.7 | Długość kompresji:11.9mm, prawy koniec połączony tylko z gładką dziurą. |
4.
| Model nr. | L ((mm) |
| SMP-KK99 | L=9.6, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK166 | L = 10.2, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK175 | L=6.7, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK176 | L=7.1, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK177 | L=7.4, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK178 | L=8.1, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK188 | L=10, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK189 | L=9.7, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK192 | L=9, SMP adapter RF kobiecy do kobiecego |
| SMP-KK239 | L=9.9, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK249 | L=6.7, SMP kobiecy do kobiecego adaptera RF |
5.
| Model nr. | Opis |
| SMP-KK96 |
L=17.35, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK97 | L=19.6, SMP kobiecy do kobiecego adaptera RF |
| SMP-KK98 | L=11, SMP kobiecy do kobiecego adaptera RF |
Kategoria produktu:
1. Adaptory z łącznikami RF (DC do 110 GHz)
2. Zestawy kabli radiowych i przewodników fal
3. Przewodnik fal do adapterów koaksjalnych
4. Zintegrowane łączniki RF i DC
5. Mikro prostokątny złącze ((J30J Micro D-sub)
6. Szklane do metalowych uszczelnień hermetycznych, nagłówków, przewodów zasilających (RF & DC)
7. Mikrowave Rotary Joints
8Produkty ODM
UWAGA:
Mamy ponad 1000 rodzajówAdaptory SMP dla kobiet i mężczyzndo wyboru, jeśli nie znajdziesz produktu, którego używasz,
Proszę o pełny katalog, przyjmujemy wymiary na zamówienie.
