Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze koncentryczne SMP RF | Impedancja: | 50 Ω |
|---|---|---|---|
| świadectwo: | ROHS ISO-9001-2015 | Trwałość: | 500 cykli |
| Płeć: | Mężczyzna/wtyczka | Budowa ciała: | proste |
| Platerowanie: | Pozłacany | Materiał: | Mosiądz |
| Metoda montażu: | Z kablem |

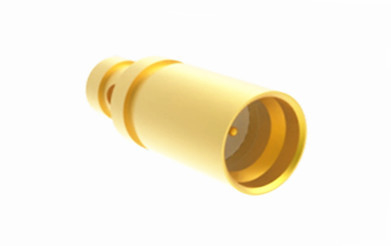

łącznik RF z miedzi SMP męski z ograniczonym ograniczeniem dla kabla CXN3657/MF151A
Interfejs SMP to subminiaturowy interfejs o takiej samej wielkości jak złącza MMCX, ale oferuje zakres częstotliwości od DC do 40 GHz.Seria interkonekcji SMP opiera się na pływających adapterach kobiecych do kobiecych (powszechnie określanych jako "kulki") w celu osiągnięcia układania płyt wyposażonych w męskie złącza PCB SMPTa solidna struktura, wraz z jej zdolnością do wytrzymania błędnego wyrównania promieniowego i osiowego, umożliwia rozwiązania ślepego sprzężenia.
1Miniaturowy projekt: złącza SMP są niezwykle kompaktowe, co czyni je cennymi w ograniczonych przestrzeni, takich jak satelity, elektronika lotnicza i sprzęt medyczny.
2Wydajność szerokopasmowa: złącza SMP mogą obsługiwać szeroki zakres częstotliwości, od prądu stałego do 40 GHz, co jest odpowiednie dla różnych systemów komunikacji o wysokiej częstotliwości.
3Zdolność do ślepego łączenia: złącza te są przeznaczone do ślepego łączenia, co oznacza, że mogą być łączone bez kontroli wizualnej, przyspieszając proces montażu i zmniejszając ryzyko błędów.
4Trwałość i niezawodność: konstrukcja złączy SMP jest solidna, odporna na drgania i wstrząsy, co czyni je idealnymi do użytku w trudnych warunkach.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brązowy, pozłacany |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/ | |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF typu N |
| Połączenie TNC RF |
| Złącze RF MCX/MMCX |
| Połączenie BNC RF |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMP, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTak.
