Szczegóły Produktu:
Zapłata:
|
| Frequency Range: | DC~40GHz | Impedancja: | 50 Ω |
|---|---|---|---|
| Szkło: | 7052 7070 | Hermetyczność: | <1,01325 X 10E-08 std.cc/s |
| Insulation Resistance: | ≥2000MΩ | Medium Pressure: | 500VRMS* |
| Znamionowe napięcie wytrzymywane: | 170VRMS* | VSWR: | ≤1.3 |
| High Light: | 2.79mm RF koaksjalny złącze,Połączenie RF męskie ze stali nierdzewnej SMP,Złącze RF ograniczone do odciągania ze stali nierdzewnej |
||

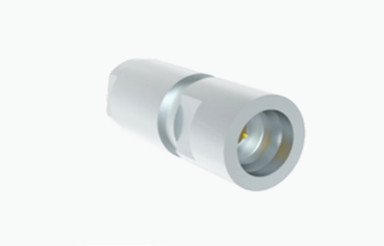

SMP Mężczyzna ze stali nierdzewnej ograniczona głębokość zaangażowania 2.79 łącznik RF
SMP to kompaktowy, wciągający się lub wciągający się łącznik koaksjalny RF, który posiada mały czynnik kształtu, lekką konstrukcję, imponującą wydajność sejsmiczną i szeroką przepustowość operacyjną.Może obsługiwać częstotliwości operacyjne do 30GHz (z naszym zakresem złączy SMP nawet zdolne do osiągnięcia 40GHz)Wtyczki oferują trzy różne opcje interfejsu: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwory (w tym wersje z funkcjami oddzielnymi).montaż kabli, i adapterów w linii, SMP zapewnia wzajemną łączność dla zastosowań międzypłyty, ślepego sparowania i stojaczów przy zachowaniu wysokiej gęstości pakietu.Jego przydatność do instalacji o wysokiej niezawodności i wymagających dużej ilości modułów czyni go preferowanym wyborem w różnych krytycznych zastosowaniach.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤4mΩ |
| Przewodnik centralny | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brąz, pokryty złotem |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |

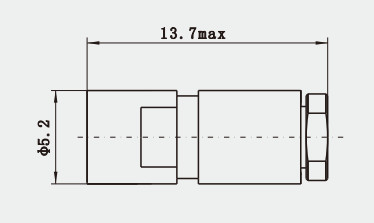

Szczegółowy rysunek
Cechy i korzyści
| Złote |
| Subminiatura |
| Prąd stały do 40 GHz |
| Kompaktowy rozmiar |
| Połączenie naciskowe lub przyciskowe |
| Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory |
| PCB i złącze do montażu kabli |
| Wybór mężczyzny i kobiety, prosty i prawy kąt |
| Wersje montażu kabli zarówno do kabli elastycznych, jak i półtwardych Materiały |
| Typ standardowy i hermetyczny, montaż flanszowy i montaż z węzłem |
Wnioski
Podsumowując, łączniki koaksjalne SMP RF są niezbędnym elementem nowoczesnych urządzeń elektronicznych ze względu na ich kompaktowy rozmiar, wysoką gęstość montażu, wydajność szerokopasmową i łatwość użytkowania.
