Szczegóły Produktu:
Zapłata:
|
| Product Name: | SMP male cable connector | Impedance: | 50Ohm |
|---|---|---|---|
| Materiał korpusu: | Mosiądz | Color: | Gold Plated |
| Gender: | Male | Type: | SMP connector |
| Body: | Straight | ||
| High Light: | MF108A Kablowy złącze RF,SMP Male Limited Detent RF Connector,SMP RF Connector 50 Ohm |
||

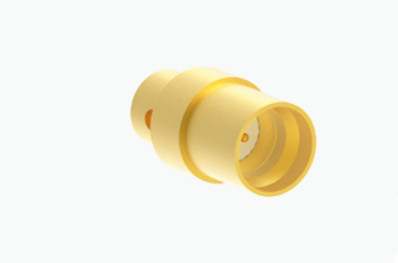

SMP Male Limited Detent RF Connector dla kabla CXN3506/MF108A
Wprowadzenie do SMP RF Connector
SMP to kompaktowy, przenośny koaksjalny adapter z łącznikiem RF, wyróżniający się małymi wymiarami, lekką konstrukcją, wyjątkową odpornością na drgania,i szeroką przepustowość operacyjnąWtyczka SMP, zdolna do obsługi częstotliwości do 30 GHz (z naszymi wysokiej wydajności złączy SMP, zdolnymi do osiągnięcia 40 GHz), oferuje trzy rodzaje interfejsów: pełne odpoczynek, ograniczony odpoczynek,i gładkie otwory (w tym wersje z funkcjami oddzielnymi)Te zróżnicowane opcje interfejsów są zaprojektowane w celu zapewnienia niezbędnego ruchu, bądź osiowego, bądź promieniowego, dla bezproblemowego ślepego sparowania w sprzęgaczach szerokopasmowych do szerokopasmowych.SMP jest szczególnie odpowiedni do zastosowań wymagających wysokiej niezawodności i modułowej integracji.
| Ogólna specyfikacja adaptera z łącznikiem SMP | ||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napęd nominalny
|
170VRMS ((na poziomie morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
500VRMS ((na poziomie morza)
|
|||
|
Odporność na izolację
|
≥ 2000MΩ
|
|||
|
|
Przewodnik zewnętrzny
|
normalne≤2,5mΩ, hermetycznie zamknięte ≤4mΩ
|
||
|
Przewodnik centralny
|
normalne≤6mΩ, hermetycznie zamknięte ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | |
| VSWR dla złącza prostego |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR dla łącznika prawego anioła | ≤ 1.3 | |||
| VSWR dla adaptera | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Centralny konduktor | Mężczyzna |
Brąz Sn-P
|
pokryte złotem | |
| Kobieta |
brąz beryliowy
|
pokryte złotem | ||
|
Elastyczny kontakt
|
brąz beryliowy
|
pokryte złotem | ||
|
Pozostałe części metalowe
|
Pozłata mosiądz, pasywna stal nierdzewna
|
|||
|
Izolatory
|
Sintering szkła/PTFE/PEI
|
|||
|
Wskaźnik przecieków dla
hermetycznie uszczelniony złącze
|
1.01325×10-3 Pa·cm3 /s
|
|||

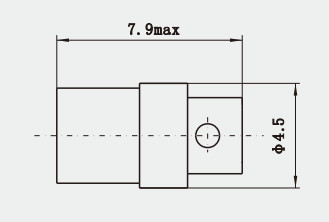

Jednostka: mm
Rysunek
SMP Male Limited Detent RF Connector dla kabla CXN3506/MF108A
Zastosowanie:
1Modułowa konstrukcja: w urządzeniach elektronicznych o wysokiej częstotliwości wymagających konstrukcji modułowej, złącza SMP są preferowane ze względu na ich kompaktowy rozmiar i lekką konstrukcję,umożliwiające wysoką gęstość montażu w ograniczonych przestrzeniach.
2Systemy antenowe: złącza SMP są szeroko stosowane w systemach antenowych, szczególnie w zastosowaniach wymagających miniaturyzacji i interkonekcji o wysokiej wydajności.
3Sprzęt szerokopasmowy: ze względu na to, że złącza SMP mogą działać w zakresie częstotliwości od prądu stałego do 40 GHz, są one odpowiednie do sprzętu szerokopasmowego, takiego jak wzmacniacze szerokopasmowe i rozdzielacze sygnału.
Sprzęt do badań i pomiarów: W dziedzinie badań i pomiarów złącza SMP są stosowane do łączenia sprzętu testowego z urządzeniami poddawanymi badaniu, zapewniając dokładną transmisję sygnału.
4.Komputery kwantowe: W rozwijającej się dziedzinie obliczeń kwantowych, łączniki SMP są używane do łączenia bitów kwantowych z zewnętrznymi urządzeniami sterującymi w celu szybkiego przesyłania danych.
5Zastosowania RF/mikrofale: złącza SMP stanowią doskonałe rozwiązanie dla wymagających potrzeb opakowaniowych zastosowań RF i mikrofalowych, zwłaszcza w warunkach ograniczonej przestrzeni.
UWAGA:
Mamy ponad 1000 rodzajówAdaptory SMP dla kobiet i mężczyzndo wyboru, jeśli nie znajdziesz produktu, którego używasz,
Proszę o pełny katalog, przyjmujemy wymiary na zamówienie.
Kategoria produktu:
1łączniki RF, adaptery (przewód prądowy do 110 GHz)
2. Zestawy kabli radiowych i przewodników fal
3. Przewodnik fal do adapterów koaksjalnych
4. Zintegrowane łączniki RF i DC
5. Mikro prostokątny złącze ((J30J,Micro D-sub)
6. Szklane do metalowych uszczelnień hermetycznych, nagłówków, przewodów zasilających (RF & DC)
7. Mikrowave Rotary Joints
8Produkty ODM
