Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | SMP Mężczyzna RF koaksjalny złącze | Impedancja: | 50 omów |
---|---|---|---|
świadectwo: | CE Rohs | Płeć: | Mężczyzna/wtyczka |
Długość życia: | 500 cykli | Budowa ciała: | proste |
Materiał: | Mosiądz | Metoda montażu: | Montaż PCB |
Zakres częstotliwości: | Prąd stały ~ 40 GHz |

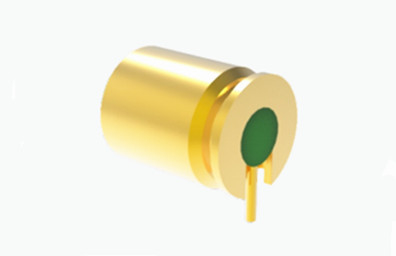

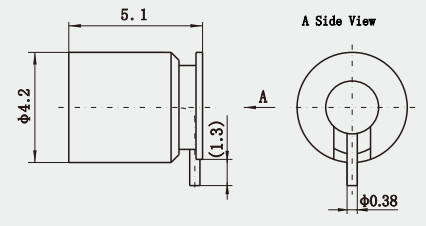

SMP Mężczyzna ograniczony detent łącznik RF Głębokość zaangażowania łącznik RF 2.79
SMP to kompaktowy łącznik koaksjalny RF, który można łatwo wcisnąć lub załapać na miejsce, oferuje niewielki rozmiar, lekką konstrukcję, wyjątkową odporność na wibracje,i szeroki zakres częstotliwości pracyJest zdolny do działania do 30 GHz, a niektóre modele rozszerzają tę możliwość do 40 GHz.wtyczka tego złącza zapewnia trzy różne możliwości interfejsu dla kompatybilności i elastyczności w różnych zastosowaniach.
Właściwości elektryczne:
Impedancja | 50Ω | |
Zakres częstotliwości | Prąd stały ~ 40 GHz | |
Napęd nominalny | 170VRMS* | |
Odporność na izolację | ≥ 2000MΩ | |
Włókna elektryczne Wzór napięcia | 500VRMS* | |
Odporność środkowa | Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
VSWR | ≤ 1.3 |
Centralny konduktor | Mężczyzna | Sn-P Brąz, pokryty złotem |
Kobieta | Złote brązowe beryliowe | |
Elastyczny kontakt | Brąz beryliowy | Złote |
Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
Izolatory | Sintering szkła/PTFE/PEI | |
Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s |
Cechy i korzyści:
Kompaktny projekt: Złącze SMP jest bardzo kompaktowe, dzięki czemu nadaje się do stosowania w sytuacjach ograniczonej przestrzeni, takich jak w przestrzeni powietrznej, wojskowej i telekomunikacyjnej.
Szeroka przepustowość operacyjna: Złącze SMP może obsługiwać szeroki zakres częstotliwości, zazwyczaj od prądu stałego (DC) do 40 GHz, a niektóre warianty mogą nawet obsługiwać wyższe częstotliwości.Ta szeroka przepustowość sprawia, że nadaje się do różnych zastosowań RF, w tym te, które wymagają przesyłania sygnałów o wysokiej szybkości transmisji danych.
Wysoka niezawodność: Dzięki swojej konstrukcji wciągającej lub wciągającej, złącze SMP zapewnia bezpieczne połączenie, które jest odporne na drgania i wstrząsy mechaniczne.Ta niezawodność sprawia, że jest to najlepszy wybór dla krytycznych lub wydajnych zastosowań, w których integralność sygnału jest najważniejsza.
Łatwe wstawianie i możliwość ślepego parzenia: Złącza SMP są łatwe do zainstalowania i można je połączyć bez wizualnego potwierdzenia,Dzięki ich wyjątkowej konstrukcji, która zapewnia dźwiękowe kliknięcie i odbicie dotykowe, gdy połączenia są prawidłowo zaangażowaneTa funkcja upraszcza proces montażu w złożonych systemach.
Opcje interfejsu: Niektóre złącza SMP oferują różne opcje interfejsu wtyczki, zapewniając elastyczność dla różnych typów połączeń i umożliwiając kompatybilność z wieloma urządzeniami lub systemami.
Lekkie: Oprócz kompaktowości złącza SMP są również lekkie, co jest kolejnym ważnym czynnikiem w zastosowaniach, w których liczy się każdy gram, np. w technologii lotniczej.
Doskonałe działanie sejsmiczne: Złącza SMP są zaprojektowane tak, aby utrzymywały niezawodne połączenia elektryczne nawet w przypadku znaczących wstrząsów mechanicznych i drgań, co czyni je odpowiednimi do trudnych warunków.
Zastosowanie:
Systemy komunikacji: Złącza SMP mogą być stosowane w stacjach bazowych komunikacji bezprzewodowej, komunikacji satelitarnej, systemach radarowych, komunikacji radiowej i innych.
Sprzęt do badań i pomiarów: złącza SMP nadają się do stosowania w instrumentach badawczych RF, testach urządzeń mikrofalowych, generatorach sygnału i innych zastosowaniach.
Przemysł motoryzacyjny: złącza SMP mogą być stosowane w radarach motoryzacyjnych, komunikacji wewnątrz samochodu, systemach nawigacyjnych i innych zastosowaniach motoryzacyjnych.
Katalog produktów:
Adapter RF |
Przewodnik fal do adaptera koaksjalnego |
Ściany hermetyczne ze szkła do metalu |
Złącze serii J30J |
Złącza obrotowe mikrofalowe |
Zestawy kabli RF |
Złącze RF SMA/SSMA |
Połączenie SMP/SSMP RF |
Złącze RF MCX/MMCX |
Połączenie TNC RF |
Złącze RF typu N |
Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Szczegóły dotyczące opakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMP, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTak.
