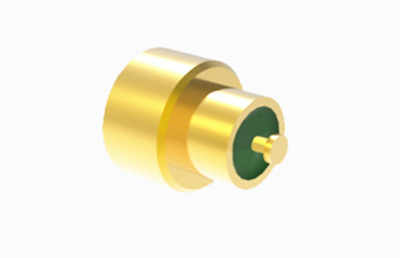

Prostowi łączący z ograniczonym wyłączeniem łącznik RF SMP hermetycznie uszczelniony łącznik męski
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Złącze: | SMP | Nazwa produktu: | Złącze męskie SMP hermetycznie zamknięte |
|---|---|---|---|
| Płeć: | Mężczyzna | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
| Impedancja: | 50 Ω | Szkło: | 7052 7070 |
| Hermetyczność: | ≤1,01325*10^-3 Pa.cm^3/s | Typ zatrzymania: | Ograniczone zatrzymanie |
| Podkreślić: | Hermetycznie uszczelniony łącznik RF męski,Złącze RF o ograniczonym odciąganiu,Prostowy łącznik RF |
||
SMP hermetycznie uszczelniony samiecko-prostowi łączony łącznik RF ograniczony
SMP to miniaturowy łącznik rdkoaksjalny RF z łączeniem push-on lub snap, który wyróżnia się małymi rozmiarami, lekką konstrukcją, doskonałą wydajnością sejsmiczną i kompatybilnością szerokopasmową.Posiada zakres częstotliwości pracy do 30 GHz (nasz złącze SMP może osiągnąć 40 GHz) i oferuje trzy opcje interfejsu: całkowite, ograniczone i gładkie otwory (w tym z hamulcami).i adapterów seryjnych zapewniają wszechstronne rozwiązania połączeń międzysystemowych dla różnych zastosowań, takich jak połączenia między płytami, konfiguracji ślepych mat i instalacji stożkowych przy zachowaniu wysokiego poziomu gęstości opakowania.Jest idealny do stosowania w wymagających środowiskach wymagających wysokiej niezawodności i modułowości.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤4mΩ |
| Przewodnik centralny | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brąz, pokryty złotem |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |

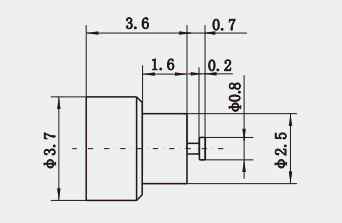

Szczegółowy rysunek
Wnioski
Niewielkie rozmiary, wysoka niezawodność i charakterystyka szerokopasmowa złączy SMP sprawiają, że są one popularnym wyborem w szerokim zakresie zastosowań wysokiej częstotliwości, w których przestrzeń jest niewystarczająca,A wydajność jest kluczowa.Ich unikalna konstrukcja złącza z wciąganiem lub przeciąganiem gwarantuje łatwość użytkowania i przyczynia się do ich coraz większego wykorzystania w dzisiejszym krajobrazie technologicznym.
UWAGA:
Mamy ponad 1000 rodzajówZłącze hermetycznie zamknięte SMPJeśli nie znajdziesz produktu, który używasz, skontaktuj się z nami, aby uzyskać pełny katalog.
Cechy i korzyści
| Złote |
| Subminiatura |
| Prąd stały do 40 GHz |
| Kompaktowy rozmiar |
| Połączenie naciskowe lub przyciskowe |
| Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory |
| PCB i złącze do montażu kabli |
| Wybór mężczyzny i kobiety, prosty i prawy kąt |
| Wersje montażu kablowego dla materiałów elastycznych i półtwardych |
| Typ standardowy i hermetyczny, montaż flanszowy i montaż z węzłem |
