Mężczyzna PCB Mount Limited Detent RF Connector Plug SMP Hermetycznie uszczelniony

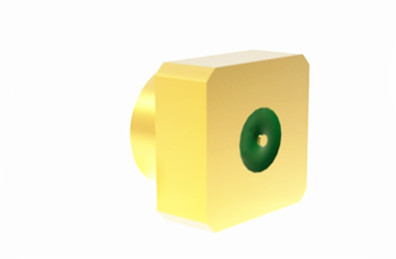

Duży Obraz : Mężczyzna PCB Mount Limited Detent RF Connector Plug SMP Hermetycznie uszczelniony Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ROHS ISO-9001-2015
Numer modelu:	SMP(M) -JHD420

Zapłata:

Minimalne zamówienie:	200 SZT
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 3 tygodni
Zasady płatności:	L/C, T/T, Western Union, karta kredytowa
Możliwość Supply:	300 000 000 sztuk rocznie

Kontakt

Szczegółowy opis produktu

Zakres częstotliwości:	Prąd stały ~ 40 GHz	Impedancja:	50 Ω
Szkło:	7052 7070	Hermetyczność:	<1,01325 X 10E-08 std.cc/s
Rezystancja izolacji:	≥2000MΩ	Średnie ciśnienie:	500VRMS*
Znamionowe napięcie wytrzymywane:	170VRMS*	VSWR:	≤1,3
Podkreślić:	Hermetycznie uszczelniony samiecki wtyczek z złącza RF , Wtyczka z ograniczonym wyłączeniem łącznika RF , Połączenie SMP RF na płytce PCB

SMP hermetycznie uszczelniony płytek PCB męski Mount Limited Detent RF Connector Plug

SMP to kompaktowy, przenośny lub złączający się z przenośnikiem łącznik koaksjalny RFdoskonałe działanie sejsmiczneJego częstotliwość operacyjna może sięgać nawet 30GHz (nasze produkty z łącznikami SMP mogą nawet osiągnąć 40GHz), a wtyczki są dostępne w trzech formach interfejsu:,ograniczone rozluźnienie i gładkie otwory (w tym przy hamowaniu).oraz zastosowań w zakresie stojaków i paneli przy zachowaniu gęstości opakowaniaJest on odpowiedni do wysokiej niezawodności modułowych instalacji intensywnych.

Specyfikacja

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170VRMS*
Odporność na izolację	≥ 2000MΩ
Włókna elektryczne Wzór napięcia	500VRMS*
Odporność środkowa	Przewodnik zewnętrzny	≤4mΩ
	Przewodnik centralny	≤ 26mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Sn-P Brąz, pokryty złotem
	Kobieta	Złote brązowe beryliowe
Elastyczny kontakt	Brąz beryliowy	Złote
Pozostałe części metalowe	Płytki miedziane Stal nierdzewna	Złote pasywacja
Izolatory	Sintering szkła/PTFE/PEI
Poziom wycieku produktu hermetycznego	1.01325×10-3Pa·cm3/s

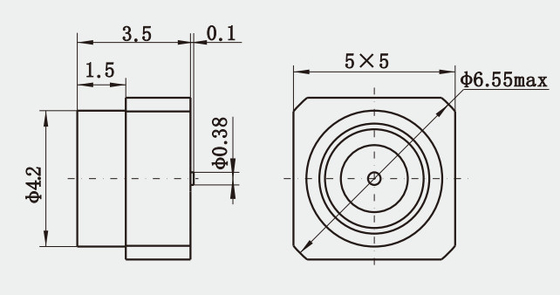

Szczegółowy rysunek

Mężczyzna PCB Mount Limited Detent RF Connector Plug SMP Hermetycznie uszczelniony 0

Cechy i korzyści

Złote

Subminiatura

Prąd stały do 40 GHz

Kompaktowy rozmiar

Połączenie naciskowe lub przyciskowe

Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory

PCB i złącze do montażu kabli

Wybór mężczyzny i kobiety, prosty i prawy kąt

Wersje montażu kabli zarówno do kabli elastycznych, jak i półtwardych Materiały

Typ standardowy i hermetyczny, montaż flanszowy i montaż z węzłem

UWAGA:

Mamy ponad 1000 rodzajówZłącze hermetycznie zamknięte SMPJeśli nie znajdziesz produktu, który używasz, skontaktuj się z nami, aby uzyskać pełny katalog.

Wnioski

Wielokrotne formy interfejsu: wtyczki SMP są dostępne w trzech formach interfejsu: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwory (w tym z hamulcem).Można wybrać różne formy interfejsu zgodnie z różnymi scenariuszami zastosowań.
Wielokrotne metody montażu: złącza SMP zapewniają wiele metod montażu, takich jak montaż PCB, montaż kabli i adaptery w serii, aby sprostać potrzebom różnych scenariuszy.
Szeroki zakres zastosowań: złącza SMP są szeroko stosowane w komunikacji, radarach, badaniach i pomiarach, medycynie i innych dziedzinach,szczególnie odpowiedni do modułowych instalacji intensywnych o wysokim poziomie niezawodności.
