SMP Series Male PCB Mount RF Connector Limited Detent dla najlepszych osiągów
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Złącze: | SMP | Nazwa produktu: | Hermetycznie uszczelnione złącze męskie SMP z ograniczoną blokadą |
|---|---|---|---|
| Płeć: | Mężczyzna | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
| Impedancja: | 50 Ω | Materiał powłoki: | Kowar 4j29 |
| Szkło: | 7052 7070 | Hermetyczność: | ≤1,01325*10^-3 Pa.cm^3/s |
| Podkreślić: | Złącze męskie SMP do montażu na PCB,Złącze RF SMP z ograniczonym zatrzaskiem,Złącze RF SMP do montażu na PCB |
||
Złącze męskie SMP do montażu na płytce drukowanej z ograniczonym zatrzaskiem dla najwyższej wydajności
Złącze męskie SMP do montażu na płytce drukowanej to kompaktowe złącze koncentryczne RF typu push-on lub snap, charakteryzujące się małymi rozmiarami, lekką konstrukcją, doskonałą odpornością na wstrząsy i szerokim pasmem roboczym. Działa do 30 GHz (nasze złącza SMP mogą osiągać 40 GHz) i oferuje trzy rodzaje połączeń - pełne zatrzaski, ograniczone zatrzaski i gładki otwór (w tym z hamulcem). Dostępne w wersji do montażu na płytce drukowanej, do montażu na kablu i adaptery w serii, zapewnia rozwiązanie połączeniowe dla aplikacji typu board-to-board, blind mate i rack-and-panel, zachowując gęstość upakowania. Idealne do intensywnych instalacji modułowych o wysokiej niezawodności.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~40GHz | |
| Napięcie znamionowe | 170VRMS* | |
| Rezystancja izolacji | ≥2000MΩ | |
| Wytrzymałość dielektryczna | 500VRMS* | |
| Rezystancja styku centralnego | Przewodnik zewnętrzny | ≤4mΩ |
| Przewodnik centralny | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Charakterystyka materiałowa i mechaniczna | ||
| Przewodnik centralny | Męski | Brąz cynowany, pozłacany |
| Żeński | Brąz berylowy, pozłacany | |
| Styk elastyczny | Brąz berylowy | Pozłacany |
| Obudowa i inne części metalowe | Mosiądz, stal nierdzewna | Pozłacany, pasywowany |
| Izolatory | Spiek szkła/PTFE/PEI | |
| Szczelność produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |

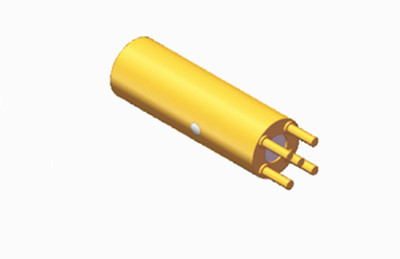

Rysunek szczegółowy
Zastosowania
- Anteny
- Szerokopasmowe
- Telekomunikacja
- Aparatura pomiarowa
- Anteny z szykiem fazowanym
- Połączenia między płytkami
UWAGA:
Posiadamy ponad 1000 rodzajówhermetycznych złączy SMPdo wyboru, jeśli nie znaleziono produktu, którego szukasz, skontaktuj się z nami, aby uzyskać pełne katalogi. Dostępne są niestandardowe wymiary.
Cechy i zalety
| Pozłacany |
| Subminiaturowy |
| DC do 40 GHz |
| Kompaktowy rozmiar |
| Połączenie typu push-on lub snap |
| Pełne zatrzaski, ograniczone zatrzaski i gładki otwór |
| Złącze do montażu na płytce drukowanej i kablu |
| Wybór złączy męskich i żeńskich, prostych i kątowych |
| Wersje do montażu na kablu dla elastycznych i półsztywnych materiałów kablowych |
| Wybór typu standardowego i hermetycznego, montaż na kołnierzu i z gwintem |
