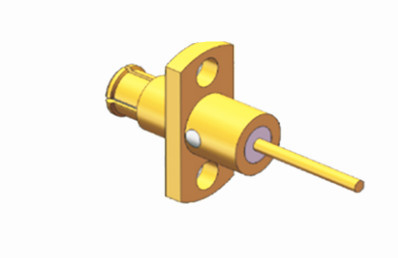

SMP Kobieta łącznik RF 2 otwory flanszy i długie mikrostrypy gniazda Precyzja niezawodność
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze żeńskie SMP | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
|---|---|---|---|
| Impedancja: | 50 Ω | Seria złączy: | SMP |
| Płeć: | Kobieta | Materiał powłoki: | Kowar 4j29 |
| Szkło: | 7052 7070 | Hermetyczność: | ≤1,01325*10-3 Pa.cm3/s |
| Podkreślić: | Długie łączniki mikrofalowe,2 łącznik RF z płaszczem otworu,RF Koaksjalny Włącznik Kobietowy |
||
Uaktualnij łączność RF dzięki naszej Female 2-Dole Flange SMP i Długiej gniazdce Microstrip - Precyzja, niezawodność
SMP to kompaktowy łącznik koaksjalny RF z napędem lub połączeniem szybkim, o niewielkich rozmiarach, lekkiej konstrukcji, doskonałej wydajności sejsmicznej i szerokiej przepustowości roboczej.Jego częstotliwość operacyjna może sięgać 30 GHz (nasze produkty z łącznikiem SMP mogą nawet osiągnąć 40 GHz), a wtyczka oferuje trzy formy interfejsu: pełne odciskanie, ograniczone odciskanie i gładkie otwory (w tym z hamowaniem).SMP zapewnia rozwiązanie wzajemnego połączenia dla urządzeń typu board-to-boardJest on odpowiedni do instalacji modułowych o wysokiej niezawodności.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤4mΩ |
| Przewodnik centralny | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brąz, pokryty złotem |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |
Szczegółowy rysunek
UWAGA:
Mamy ponad 1000 rodzajówZłącze hermetycznie zamknięte SMPJeśli nie znajdziesz produktu, który używasz, skontaktuj się z nami, aby uzyskać pełny katalog.
Cechy i korzyści
| Złote |
| Subminiatura |
| Prąd stały do 40 GHz |
| Kompaktowy rozmiar |
| Połączenie naciskowe lub przyciskowe |
| Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory |
| PCB i złącze do montażu kabli |
| Wybór mężczyzny i kobiety, prosty i prawy kąt |
| Wersje montażu kabli zarówno do kabli elastycznych, jak i półtwardych Materiały |
| Typ standardowy i hermetyczny, montaż flanszowy i montaż z węzłem |
Wnioski
Złącza SMP mają szeroki zakres zastosowań w antenach, złącza broadSMP mają szeroki zakres zastosowań w antenach, instalacji sprzętu szerokopasmowego, testowaniu i pomiarze,obliczeń kwantowychZe względu na swoje unikalne cechy, złącza SMP stały się ważnym narzędziem promowania opakowań gęstych w zastosowaniach RF/mikrofale.
