Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze koncentryczne RF SMP | Certyfikat: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Długość życia: | 500 cykli | Płeć: | Mężczyzna/wtyczka |
| Budowa ciała: | Prosty/prosty kąt | Materiał: | Mosiądz |
| Metoda montażu: | Mocowanie kołnierzowe | Platerowanie: | Pozłacane |
| Niezależność: | 50 omów | ||
| High Light: | Długa izolacja konweksowa powierzchnia łącznika RF,2 otwory SMP Włoski złącze,50 Ohm Plug SMP RF Connector |
||

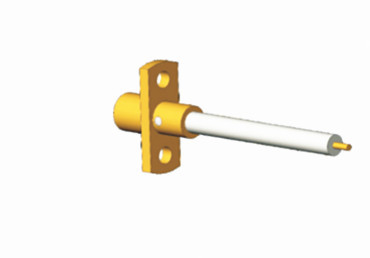

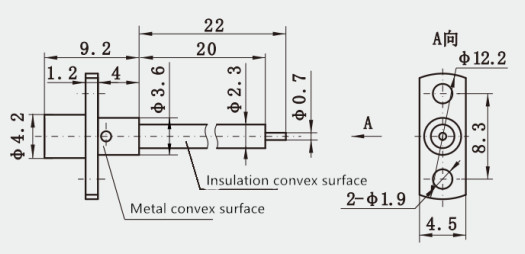

SMP Mężczyzna 2 otwory Flance Mount z długą izolacją wypukłą powierzchnią 50 Ohm Plug
Interfejs SMP to kompaktowy złącze o rozmiarze MMCX, ale obsługuje zakres częstotliwości od DC do 40 GHz.Seria interkonekcji SMP wykorzystuje pływające adaptery kobiece do kobiecej (powszechnie określane jako kule) do desek do układania ze złączami PCB męskimi SMPTa solidna konstrukcja i odporność na błędy w układzie promieniowym i osiowym umożliwiają rozwiązania ślepego połączenia.zapewnienie niezawodnego i wydajnego rozwiązania łączności dla różnych zastosowań.
Złącze jest zaprojektowane zgodnie ze standardem przemysłowym MIL-STD-348, ma zakres częstotliwości od DC do 40 GHz i jest wykonane z pozłacanej i pasywnej stali nierdzewnej.Złącze może być podłączone poprzez przycisk lub połączenie snapPonadto oferuje uszczelki typu normalnego i hermetyczne, z opcjami mocowania płaszcza i mocowania w przędzu.Formularz interfejsu wtyczki obejmuje pełne rozluźnienie, ograniczone odchylenie i gładkie otwory (w tym przy hamowaniu).
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
|
Odporność środkowa |
Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brązowy, pozłacany |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |
Wnioski
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF typu N |
| Połączenie TNC RF |
| Złącze RF MCX/MMCX |
| Połączenie BNC RF |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMPJeśli nie macie potrzebnego zestawu kabli, możemy zaprojektować i wyprodukować taki, który spełni wasze specyfikacje!
