Szczegóły Produktu:
Zapłata:
|
| Materiał korpusu: | mosiądz | Impedancja: | 50 omów |
|---|---|---|---|
| Kolor: | Pozłacany | Budowa ciała: | proste |
| Type: | SMP male RF Adapter | Metoda montażu: | Niewidomy kolega |
| Siła zaangażowania: | 45N Maks | Siła rozłączenia: | 9N min |
| High Light: | Dwunożne złącza SMP,złącze RF z ograniczoną blokadą,męskie hermetycznie uszczelnione złącze RF |
||
Niestandardowe, hermetycznie uszczelnione męskie złącze SMP z dwoma nogami RF z ograniczonym zatrzaskiem
Złącze SMP to złącze kombinowane typu push-in i nip-in, jego interfejs ma takie same proporcje jak bardzo mały interfejs złącza MMCX, najmniejszy rozmiar gęstości instalacji może osiągnąć odległość od środka złącza 4,3 mm, więc jest bardzo nadaje się do krycia ślepego o dużej gęstości.Jest szczególnie odpowiedni do ślepego łączenia o dużej gęstości między płytkami drukowanymi, obudową i szafkami i jest zwykle stosowany w przypadku pełnego wychwytu/połowicznego wychwytu + połączenia + otworu optycznego.
| Ogólna specyfikacja adaptera złącza SMP | ||||
|
Impedancja
|
50 Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napięcie znamionowe
|
170VRMS (na poziomie morza)
|
|||
|
Dielektryki Odporność na napięcie
|
500VRMS (na morzu)
|
|||
|
Rezystancja izolacji
|
≥5000MΩ
|
|||
|
|
Przewód zewnętrzny
|
normalny ≤2,5 mΩ, hermetycznie zamknięty ≤4 mΩ
|
||
|
Konduktor centralny
|
normalny ≤6mΩ, hermetycznie zamknięty ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18 ~ 26,5 GHz | 26,5 ~ 40 GHz | |
| VSWR dla złącza prostego |
≤1,25
|
≤1,3 | ≤1,4 | |
| VSWR dla prawego złącza kątowego | ≤1,3 | |||
| VSWR dla adaptera | ≤1,25 | ≤1,3 | ≤1,4 | |
| VSWR inne | ≤1,3 | |||
| dyrygent centrum | Mężczyzna |
Cyna Brąz Fosforowy/Stop Kovar
|
pozłacany | |
| Kobieta |
brąz berylowy
|
pozłacany | ||
|
Elastyczny kontakt
|
brąz berylowy
|
pozłacany | ||
|
Skorupa i inne części metalowe
|
mosiądz/brąz berylowy/stop Kovar/stop miedzi, stal nierdzewna pasywowana
|
|||
|
izolatory
|
spiekanie szkła/PTFE/PEI
|
|||
|
Współczynnik wycieku dla
hermetycznie zamknięte złącze
|
1,01325×10-3 Pa·cm3/s
|
|||
Cechy:
* Zdolność do wytrzymania niewspółosiowości promieniowej/osiowej
* Konfiguracje do montażu na płycie, do wymiany w terenie, typu bullet, hermetyczne i ze złączami kablowymi
* Dostępne niestandardowe złącza

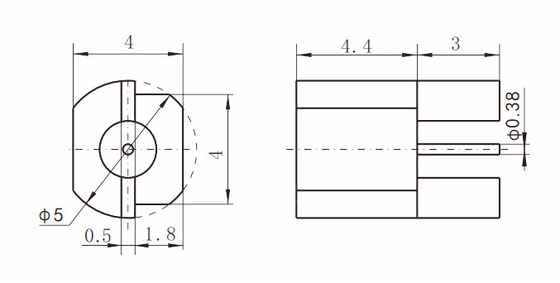

Zarys rysunkuNiestandardowe, hermetycznie uszczelnione męskie złącze SMP z dwoma nogami RF z ograniczonym zatrzaskiem
Powiązane hermetycznie zamknięte złącza SMP
1.
| SMP(M)-JHD1-JH | Męski ograniczony zatrzymany | Hermetyczne, klejenie obwodowe Głębokość interfejsu 2,79 |
2.
| SMP(M)-JHD160-JH | Męski ograniczony zatrzymany | Hermetyczne, głębokość styku 18 z możliwością klejenia |
3.
| SMP(M)-JHD199-JH | Męski ograniczony zatrzymany | Hermetyczny, głębokość interfejsu 1,7 Możliwość klejenia |
4.
| SMP(M)-JHD457-S-WP | Męski gładki otwór | Hermetyczny, Głębokość interfejsu 2,79 |
5.
| SMP(M)-JHD487-WP | Męski ograniczony zatrzymany | Hermetyczny, Głębokość interfejsu 2,79 |
6.
| SMP(M)-JHD618-S-WP | Męski gładki otwór | Hermetyczny, Głębokość interfejsu 2,79 |
Zainstaluj wprowadzenie:
NOTATKA:
Mamy ponad 1000 rodzajówAdaptery żeńskie męskie SMPdo wyboru, jeśli produkt którego używasz nie został znaleziony,
prosimy o kontakt w celu uzyskania pełnych katalogów.Niestandardowe wymiary są akceptowane.
