Kobieta Złoty SMP RF Connector 40GHz dla Kablu Półstojnego/Flex

Female Gold SMP RF Connector 40GHz for Semi Rigid/Flex Cable
Female Gold SMP RF Connector 40GHz for Semi Rigid/Flex Cable Female Gold SMP RF Connector 40GHz for Semi Rigid/Flex Cable

Duży Obraz :  Kobieta Złoty SMP RF Connector 40GHz dla Kablu Półstojnego/Flex Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ELT (Elite)
Orzecznictwo: ROHS ISO-9001-2015
Numer modelu: SMP-KFB1-10
Zapłata:
Minimalne zamówienie: 200 SZT
Cena: Negotiable
Szczegóły pakowania: Standardowy karton eksportowy
Czas dostawy: w ciągu 3 tygodni
Zasady płatności: L/C, T/T, Western Union, karta kredytowa
Możliwość Supply: 300 000 000 sztuk rocznie
Szczegółowy opis produktu
Nazwa produktu: Złącze kabla żeńskiego SMP Zakres częstotliwości: Prąd stały ~ 40 GHz
Impedancja: 50 Ω Seria złączy: SMP
Płeć: Gniazdo elektryczne Materiał powłoki: Kowar 4j29
Szkło: 7052 7070 Hermetyczność: 1,01325×10-3Pa·cm3/s
High Light:

Złącze żeńskie SMP RF 40 GHz

,

złącze Flex Cable SMP RF

,

półsztywne złącze SMP



SMP Kobieta Złoty Złącze RF dla 1# Południoztwardzonego/Flex Kablu



Interfejs z łącznikiem w stylu SMP zazwyczaj ma wewnętrzny komponent kobiecy do kobiecego, zwany pociskiem lub ślepcem i dwa zewnętrzne panele, obwody lub pojemniki zamontowane na kablu zwane płaszczami.Cały system pozwala na połączenia bez żadnych wątkówNajlepsze w tym systemie jest to, że podczas parzenia możliwe jest niewielkie zniekształcenie promieniowe.coś, co byłoby niedopuszczalne z złączach nawiasowych.


SpecyfikacjaSMP RF Connector



Charakterystyka elektryczna
Impedancja 50Ω
Zakres częstotliwości Prąd stały ~ 40 GHz
Napęd nominalny 170VRMS*
Odporność na izolację ≥ 5000MΩ
Włókna elektryczne Wzór napięcia  500VRMS*
Odporność środkowa Przewodnik zewnętrzny ≤4mΩ
Przewodnik centralny ≤ 26mΩ
VSWR ≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor Mężczyzna Sn-P Brąz, pokryty złotem
  Kobieta Złote brązowe beryliowe
Elastyczny kontakt Brąz beryliowy Złote
Pozostałe części metalowe Płytki miedziane Stal nierdzewna Złote pasywacja
Izolatory Sintering szkła/PTFE/PEI
Poziom wycieku produktu hermetycznego 1.01325×10-3Pa·cm3/s




Cechy i korzyścizSMP RF Connector



* Opcjonalne adaptery kul w dwóch standardowych długościach
* Wydajność do 40 GHz
* Kompensuje niezgodność w kierunku X i Y
* Interfejsy dla ściślejszych, bezpieczniejszych połączeń
* Dostępne opcje niemagnetyczne dla zastosowań lotniczych

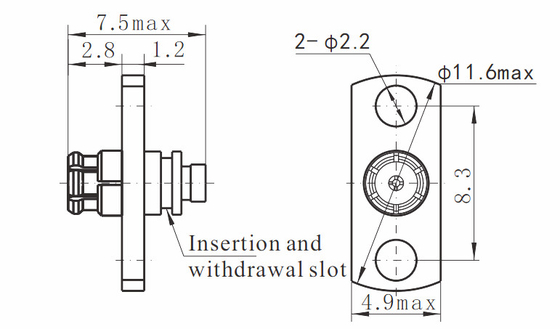

Szczegółowy rysunekzZłącze SMP RF ((mm):

Kobieta Złoty SMP RF Connector 40GHz dla Kablu Półstojnego/Flex 0

Numer modelu Opis
SMP-KFB1-10 SMP kobiecy złącze RF dla 1# Kablu półstęgłego/prężnego



PozostałeSMP RF Connector(mm):"K" oznacza "kobieta", "J" oznacza "mężczyzna"

Kobieta Złoty SMP RF Connector 40GHz dla Kablu Półstojnego/Flex 1

Kobieta Złoty SMP RF Connector 40GHz dla Kablu Półstojnego/Flex 2

Kobieta Złoty SMP RF Connector 40GHz dla Kablu Półstojnego/Flex 3


WnioskizPołączacze SMP RF:


- Anteny.

- szerokopasmowy

- Telekomunikacje

- Instrumenty

- Anteny z fazowanym układem

- Połączenie międzybordowe





UWAGA:

Mamy ponad 1000 rodzajówZłącze hermetycznie zamknięte SMPJeśli nie znajdziesz produktu, który używasz, skontaktuj się z nami w celu uzyskania pełnego katalogu.
