Półsztywny / elastyczny kabel Złącze żeńskie SMP RF 0,29 mm Wewnętrzny przewodnik
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Materiał korpusu: | Mosiądz | Impedancja: | 50 omów |
|---|---|---|---|
| Kolor: | Pozłacany | Budowa ciała: | proste |
| Typ: | Żeński adapter RF SMP | Metoda montażu: | Niewidomy kolega |
| Znamionowe napięcie wytrzymywane: | 170VRMS* | Średnie ciśnienie: | 500VRMS* |
| Podkreślić: | Elastyczne złącze kabla SMP RF,złącze kabla SMP,złącze kabla koncentrycznego SMP RF |
||
Wprowadzenie złącza SMP RF
Interfejs SMP umożliwia projektantom zwiększenie wydajności i złożoności projektu przy jednoczesnej poprawie współczynnika kształtu.
Seria interkonektów SMP opiera się na pływającym adapterze żeński-żeński (powszechnie nazywanym kulą), aby umożliwić układanie w stos płytek wyposażonych w złącza męskie SMP i PCB.Ta trwała konstrukcja daje tej linii produktów możliwość:
* Toleruje niewspółosiowość promieniową i osiową
* Wytrzymuje wiele cykli włączania/wyłączania bez pogorszenia wydajności elektrycznej
| Ogólna specyfikacja adaptera złącza SMP | ||||
|
Impedancja
|
50 Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napięcie znamionowe
|
170VRMS (na poziomie morza)
|
|||
|
Dielektryki Odporność na napięcie
|
500VRMS (na morzu)
|
|||
|
Rezystancja izolacji
|
≥5000MΩ
|
|||
|
|
Przewód zewnętrzny
|
normalny ≤2,5 mΩ, hermetycznie zamknięty ≤4 mΩ
|
||
|
Konduktor centralny
|
normalny ≤6mΩ, hermetycznie zamknięty ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18 ~ 26,5 GHz | 26,5 ~ 40 GHz | |
| VSWR dla złącza prostego |
≤1,25
|
≤1,3 | ≤1,4 | |
| VSWR dla prawego złącza kątowego | ≤1,3 | |||
| VSWR dla adaptera | ≤1,25 | ≤1,3 | ≤1,4 | |
| VSWR inne | ≤1,3 | |||
| dyrygent Centrum | Mężczyzna |
Cyna Brąz Fosforowy/Stop Kovar
|
pozłacany | |
| Kobieta |
brąz berylowy
|
pozłacany | ||
|
Elastyczny kontakt
|
brąz berylowy
|
pozłacany | ||
|
Skorupa i inne części metalowe
|
mosiądz/brąz berylowy/stop Kovar/stop miedzi pasywowana stal nierdzewna
|
|||
|
izolatory
|
spiekanie szkła/PTFE/PEI
|
|||
|
Współczynnik wycieku dla
hermetycznie zamknięte złącze
|
1,01325×10-3 Pa·cm3/s
|
|||

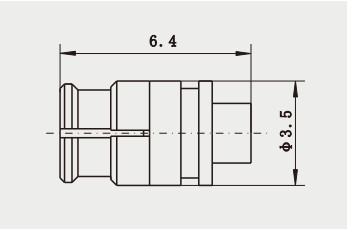

Zarys rysunku
Żeński adapter RF SMP
| Model nr. | L(mm) |
| SMP-KB1-3 | L=12.6, żeński adapter RF SMP |
| SMP-JFB1G-10 | L=11, żeński adapter RF SMP |
| SMP-KFB1-10 | L=7,5, żeński adapter RF SMP |
| SMP-KWFB1-13 | L=7, żeński adapter RF SMP |
Powiązane złącza żeńskie SMP
1.
2.
3.
4.
Zainstaluj wprowadzenie:
NOTATKA:
Mamy ponad 1000 rodzajówAdaptery żeńskie męskie SMPdo wyboru, jeśli produkt którego używasz nie został znaleziony,
prosimy o kontakt w celu uzyskania pełnych katalogów.Niestandardowe wymiary są akceptowane.
