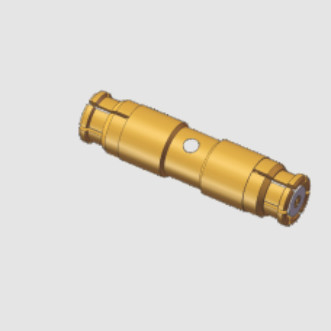

W pełni mosiężne złącze szeregowe SMP do adaptera żeńskiego SMP 50 Ohm proste 20,2 mm

Duży Obraz : W pełni mosiężne złącze szeregowe SMP do adaptera żeńskiego SMP 50 Ohm proste 20,2 mm Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT(Elite)
Orzecznictwo:	ROHS ISO-9001-2015
Numer modelu:	SMP-KK234

Zapłata:

Minimalne zamówienie:	50 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 3 tygodni
Zasady płatności:	L / C, T / T, Western Union, karta kredytowa
Możliwość Supply:	300 000 000 sztuk rocznie

Kontakt

Szczegółowy opis produktu

Materiał korpusu:	Mosiądz	Impedancja:	50 omów
Kolor:	Pozłacany	Płeć:	kobieta do kobiety
Budowa ciała:	proste	Typ:	Żeński adapter RF SMP
Metoda montażu:	Niewidomy kolega	izolator:	PTFE
Podkreślić:	Adapter żeński SMP z pełnego mosiądzu , adapter żeński SMP 50 Ohm , adapter żeński SMP 20

Prosty adapter RF żeński SMP na żeński SMP o długości 20,2 mm

SMP to miniaturowy adapter złącza koncentrycznego RF, który charakteryzuje się małą objętością, niewielką wagą, dobrą wydajnością sejsmiczną, szerokim pasmem częstotliwości roboczej i tak dalej.

Częstotliwość robocza wynosi do 30 GHz (nasze produkty ze złączami SMP o wysokiej wydajności mogą osiągnąć 40 GHz).Wtyczka ma trzy formy interfejsu: zapadka pełna, zapadka graniczna i gładki otwór (w tym hamulec).

Różne formy interfejsów mogą sprostać osiowemu lub promieniowemu ruchowi zaślepki w złączu od szerokiego do szerokiego.

Nadaje się do instalacji o wysokich wymaganiach dotyczących niezawodności i modułowości.

Ogólna specyfikacja adaptera złącza SMP
Impedancja	50 Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napięcie znamionowe	170VRMS (na poziomie morza)
Dielektryki Odporność na napięcie	500VRMS (na morzu)
Rezystancja izolacji	≥2000MΩ
Rezystancja kontaktu	Przewód zewnętrzny	normalny ≤2,5 mΩ, hermetycznie zamknięty ≤4 mΩ
Rezystancja kontaktu	Konduktor centralny	normalny ≤6mΩ, hermetycznie zamknięty ≤26mΩ
Zakres częstotliwości	Prąd stały ~ 18 GHz	18 ~ 26,5 GHz	26,5 ~ 40 GHz
VSWR dla złącza prostego	≤1,25	≤1,3	≤1,5
VSWR dla prawego złącza kątowego	≤1,3
VSWR dla adaptera	≤1,2	≤1,3	≤1,5
dyrygent centrum	Mężczyzna	Sn-P brąz	pozłacany
dyrygent centrum	Kobieta	brąz berylowy	pozłacany
Elastyczny kontakt	brąz berylowy		pozłacany
Skorupa i inne części metalowe	pozłacany mosiądz, pasywowana stal nierdzewna
izolatory	spiekanie szkła/PTFE/PEI
Współczynnik wycieku dla hermetycznie zamknięte złącze	1,01325×10-3 Pa·cm3/s

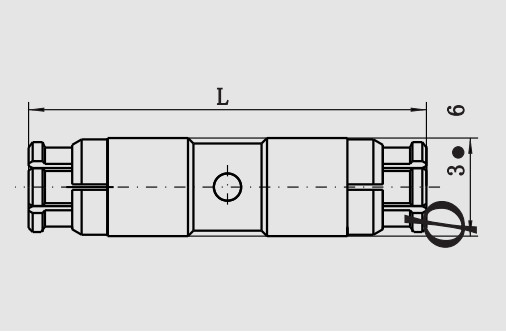

Zarys rysunku
SMP żeński na SMP żeński adapter RF
W pełni mosiężne złącze szeregowe SMP do adaptera żeńskiego SMP 50 Ohm proste 20,2 mm 0

Powiązane adaptery żeńskie do żeńskich SMP

1.
W pełni mosiężne złącze szeregowe SMP do adaptera żeńskiego SMP 50 Ohm proste 20,2 mm 1

Model nr.	Opis
SMP-KK72	Przejściówka SMP żeńska na żeńską RF

2.
W pełni mosiężne złącze szeregowe SMP do adaptera żeńskiego SMP 50 Ohm proste 20,2 mm 2

Model nr.	L(mm)
SMP-KK59	16	Długość kompresji: 15 mm, prawy koniec dopasowany tylko do gładkiego otworu.
SMP-KK62T	13	Długość kompresji: 12 mm, prawy koniec dopasowany tylko do gładkiego otworu.
SMP-KK62T-Y1	13	Długość kompresji: 12 mm, prawy koniec dopasowany tylko do gładkiego otworu. 192H Odporność na mgłę solną
SMP-KK190T	12.7	Długość kompresji: 11,9 mm, prawy koniec dopasowany tylko do gładkiego otworu.

3.
W pełni mosiężne złącze szeregowe SMP do adaptera żeńskiego SMP 50 Ohm proste 20,2 mm 3

Model nr.	L(mm)
SMP-KK99	L=9,6, adapter RF SMP żeński na żeński
SMP-KK166	L=10,2, adapter SMP żeński na żeński RF
SMP-KK175	L=6,7, adapter RF SMP żeński na żeński
SMP-KK176	L=7,1, adapter SMP żeński na żeński RF
SMP-KK177	L=7,4, adapter RF SMP żeński na żeński
SMP-KK178	L=8,1, adapter SMP żeński na żeński RF
SMP-KK188	L=10, adapter SMP żeński na żeński RF
SMP-KK189	L=9,7, adapter SMP żeński na żeński RF
SMP-KK192	L=9, adapter SMP żeński na żeński RF
SMP-KK239	L=9,9, adapter SMP żeński na żeński RF
SMP-KK249	L=6,7, adapter RF SMP żeński na żeński

NOTATKA:

Do wyboru mamy ponad 1000 żeńskich i męskich adapterów SMP.Jeśli nie możesz znaleźć używanego produktu,

Prosimy o kontakt w celu uzyskania pełnego katalogu.Zaakceptuj niestandardowe wymiary.

Kategoria produktu:
1. Złącza RF, adaptery (DC do 110GHz)
2. Zespoły kabli RF i falowodów
3. Adaptery falowodu do koncentrycznego
4. Zintegrowane złącza (RF i DC).
5. Micro prostokątne złącze (J30J, Micro D-sub)
6. Hermetyczne uszczelki szkło-metal, nagłówki, Feedtru (RF i DC)
7. Mikrofalowe złącza obrotowe
8. Produkty ODM
W pełni mosiężne złącze szeregowe SMP do adaptera żeńskiego SMP 50 Ohm proste 20,2 mm 4
