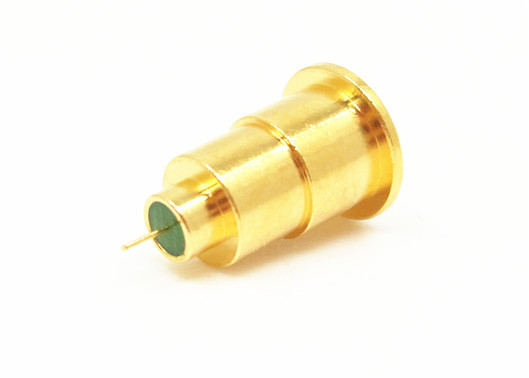

Proste grodziowe męskie złącze RF SMP Microstrip Pin Hermetyczne złącza
|
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Hermetycznie uszczelnione złącze męskie SMP z ograniczoną zapadką | Zakres częstotliwości: | DC~40GHz |
|---|---|---|---|
| Impedancja: | 50Ω | Seria złączy: | SMP |
| Płeć: | Męski | Materiał powłoki: | Kovar 4j29 |
| Szkło: | 7052 7070 | Hermetyczność: | 1,01325×10-3Pa·cm3/s |
| Podkreślić: | Męskie złącze koncentryczne RF SMP,złącze Microstrip Pin SMP RF,proste grodziowe złącza SMP |
||
Proste grodziowe męskie złącze RF SMP Microstrip Pin Hermetyczne złącza
SMP to małe, wciskane lub zatrzaskowe złącze koncentryczne RF, które charakteryzuje się niewielkimi rozmiarami, niewielką wagą, dobrą odpornością na wstrząsy i działaniem w szerokim paśmie częstotliwości.Jego częstotliwość robocza wynosi do 30GHz (nasze produkty ze złączem SMP mogą osiągnąć 40GHz), a wtyczka ma trzy formy interfejsu - pełną pozycję karty, pozycję limitu karty i lekki otwór (w tym hamulec pasa).Montaż na płytce drukowanej, montaż na kablu i adaptery szeregowe zapewniają rozwiązania w zakresie połączeń typu „board-to-board”, „matry-mate” oraz szaf i paneli przy zachowaniu gęstości upakowania.Nadaje się do instalacji o wysokiej niezawodności i intensywnych wymaganiach modułowych.
SpecyfikacjaZłącze SMP RF
| Parametry elektryczne | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~40GHz | |
| Napięcie znamionowe | 170VRMS* | |
| Rezystancja izolacji | ≥2000MΩ | |
| Dielektryki Rezystancja napięciowa | 500VRMS* | |
| Centrum oporu | Przewód zewnętrzny | ≤4mΩ |
| Środkowy przewodnik | ≤26mΩ | |
| VSWR | ≤1,3 | |
| Charakterystyka materiałowa i mechaniczna | ||
| Dyrygent centralny | Męski | Sn-P Brąz, pozłacany |
| Kobieta | Brąz berylowy, pozłacany | |
| Elastyczny kontakt | Brąz berylowy | Pozłacany |
| Powłoka i inne części metalowe | Mosiądz Stal nierdzewna | Pozłacana Pasywacja |
| Izolatory | Spiekanie szkła/PTFE/PEI | |
| Hermetyczny wskaźnik wycieku produktu | 1,01325×10-3Pa·cm3/s | |
Cechy i zaletyzZłącze SMP RF
| Pozłacany |
| Subminiaturowe |
| DC do 40 GHz |
| Kompaktowy rozmiar |
| Złącze wciskane lub zatrzaskowe |
| Pełna zapadka, ograniczona zapadka i gładki otwór |
| Złącze do montażu na płytce drukowanej i na kablu |
| Wybór męski i żeński, prosty i prosty; |
| Wersje do montażu na kablu dla kabli elastycznych i półsztywnych Materiały |
| Typ normalny i hermetyczny, mocowanie kołnierzowe i mocowanie gwintowane; |
Szczegółowy rysunekzZłącze RF SMP (mm):
| Numer modelu | Opis |
| SMP(M)-JYD12-L | Hermetyczne uszczelnienie męskie smp z ograniczoną zapadką złącze rf |
| SMP(M)-JYD12-S | Hermetyczne uszczelnienie męskie smp z gładkim otworem złącze rf |
InnyZłącze SMP RF(mm):
| Model nr. | L | d | Interfejs | Notatka |
| SMP(M)-JHD | 1,6 | 0,39 | ograniczone zatrzymanie | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD-S | 1,6 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD-F | 1,6 | 0,39 | pełne zatrzymanie | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD-Y1 | 1,6 | 0,39 | ograniczone zatrzymanie | głębokość interfejsu 1,7mm, hermetyczne, Odporność na mgłę solną 192H |
| SMP(M)-JHD26-S | 0,8 | 0,3 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD42-S | 2 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD51 | 1.2 | 0,39 | ograniczone zatrzymanie | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD51-S | 1.2 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD54 | 1,1 | 0,39 | ograniczone zatrzymanie | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD54-S | 1,1 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD63 | 2,5 | 0,39 | ograniczone zatrzymanie | głębokość interfejsu 1,7mm, hermetyczne |
| SMP(M)-JHD153 | 1 | 0,39 | ograniczone zatrzymanie | głębokość interfejsu 1,7mm, hermetyczne |
AplikacjezZłącza RF SMP:
- Wojskowy
- Anteny
- Szerokopasmowy
- Aerospace
- Szerokopasmowy
- Telekomunikacja
- Oprzyrządowanie
- Oprzyrządowanie
- Anteny z układem fazowym
- Połączenie między płytą a płytą
NOTATKA:
Mamy ponad 1000 rodzajówHermetycznie uszczelnione złącze SMPdo wyboru, jeśli produkt, którego używasz, nie zostanie znaleziony, skontaktuj się z nami w celu uzyskania pełnych katalogów.Akceptowane są wymiary niestandardowe.
