Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Hermetycznie uszczelnione złącze męskie SMP z ograniczoną blokadą | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
---|---|---|---|
Impedancja: | 50 Ω | Seria złączy: | SMP |
Płeć: | Mężczyzna | Materiał powłoki: | Kowar 4j29 |
Szkło: | 7052 7070 | Hermetyczność: | ≤1,01325×10 -³ Pa.cm³/s |
High Light: | Męskie złącze RF kątowe,hermetyczne złącze RF SMP,proste złącze kabla RF z zakończeniem linii |

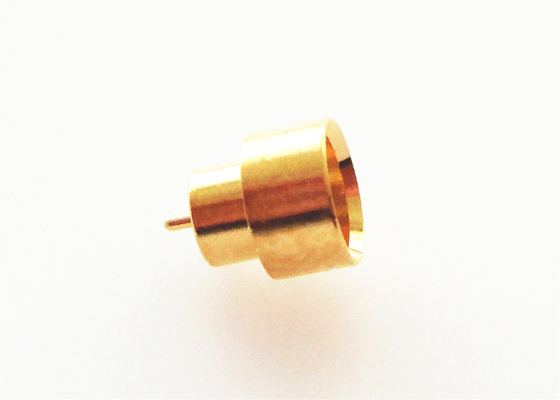

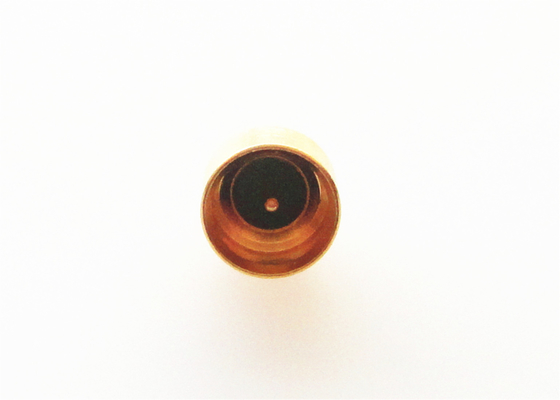

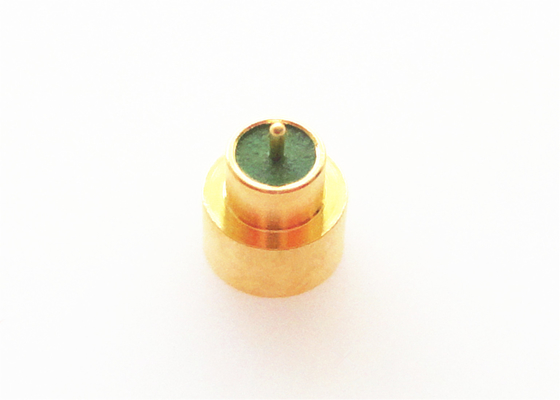

SMP Male Limited Detent Hermetycznie uszczelnione złącze Microstrip Terminal
SMP to miniaturowe, wciskane lub zatrzaskowe złącze koncentryczne RF, które charakteryzuje się niewielkimi rozmiarami, niewielką wagą, doskonałymi parametrami sejsmicznymi i szerokopasmowym łączem szerokopasmowym itp.Jego częstotliwość robocza do 30 GHz (nasz produkt złącza SMP może osiągnąć 40 GHz), a wtyczka ma trzy interfejsy z pełnym zapadkiem, ograniczonym zapadkiem i gładkim otworem (w tym z hamowaniem).Adaptery do montażu na płytce drukowanej, do montażu na kablach i adaptery szeregowe zapewniają rozwiązanie do połączeń typu płytka-płytka, ślepego łączenia oraz szaf i paneli przy zachowaniu gęstości obudowy.Złóż wniosek o instalację z wymaganiem intensywnej modułowości o wysokiej niezawodności.
Specyfikacja
Parametry elektryczne | ||
Impedancja | 50 Ω | |
Zakres częstotliwości | Prąd stały ~ 40 GHz | |
Napięcie znamionowe | 170VRMS* | |
Rezystancja izolacji | ≥2000MΩ | |
Dielektryki Odporność na napięcie | 500VRMS* | |
Centrum oporu | Przewód zewnętrzny | ≤4mΩ |
Konduktor centralny | ≤26mΩ | |
VSWR | ≤1,3 | |
Charakterystyka materiałowa i mechaniczna | ||
dyrygent centrum | Mężczyzna | Sn-P Brąz, pozłacany |
Kobieta | Brąz berylowy, pozłacany | |
Elastyczny kontakt | Brąz berylowy | Pozłacany |
Skorupa i inne części metalowe | Mosiądz Stal nierdzewna | Pozłacana pasywacja |
izolatory | Spiekanie szkła/PTFE/PEI | |
Szybkość wycieku produktu hermetycznego | 1,01325×10-³Pa·cm³/S |
Szczegółowy rysunek
Model nr. | Ł | D | Interfejs | Notatka |
SMP(M)-JHD | 1.6 | 0,39 | ograniczona blokada | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD-S | 1.6 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD-F | 1.6 | 0,39 | pełna blokada | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD-Y1 | 1.6 | 0,39 | ograniczona blokada | głębokość interfejsu 1,7mm, hermetyczny, |
SMP(M)-JHD26-S | 0,8 | 0,3 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD42-S | 2 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD51 | 1.2 | 0,39 | ograniczona blokada | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD51-S | 1.2 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD54 | 1.1 | 0,39 | ograniczona blokada | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD54-S | 1.1 | 0,39 | gładki otwór | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD63 | 2.5 | 0,39 | ograniczona blokada | głębokość interfejsu 1,7mm, hermetyczny |
SMP(M)-JHD153 | 1 | 0,39 | ograniczona blokada | głębokość interfejsu 1,7mm, hermetyczny |
Cechy i zalety
Pozłacany |
Subminiaturowe |
DC do 40 GHz |
Kompaktowy rozmiar |
Złącze wtykowe lub zatrzaskowe |
Pełna zapadka, ograniczona zapadka i gładki otwór |
Złącze do montażu na płytce drukowanej i przewodzie |
Wybór męski i żeński, prosty i pod kątem prostym |
Wersje do montażu kabli zarówno dla kabli elastycznych, jak i półsztywnych. Materiały |
Typ normalny i hermetyczny, wybór mocowania kołnierzowego i gwintowanego |
Aplikacje
- Anteny- Szerokopasmowy
- Telekomunikacja
- Oprzyrządowanie
- Anteny fazowane
- Połączenie między płytami
