Uszczelnione męskie proste lutowane zakończenie SMP 40GHz

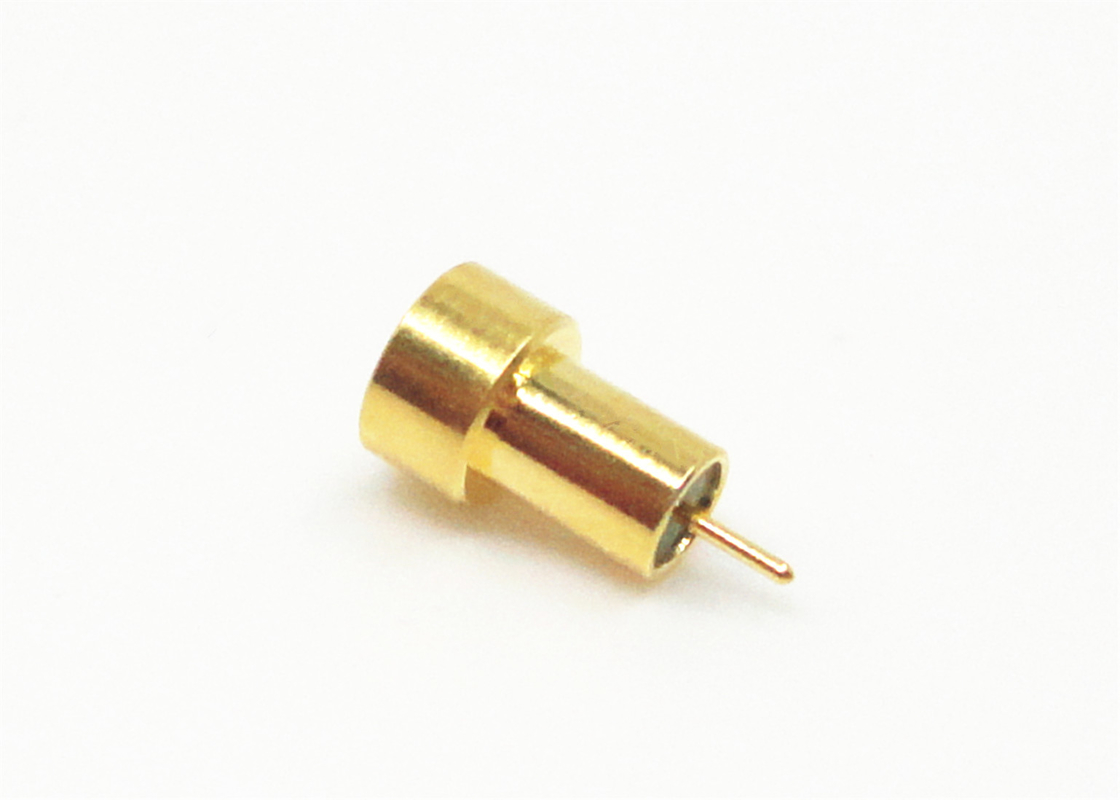

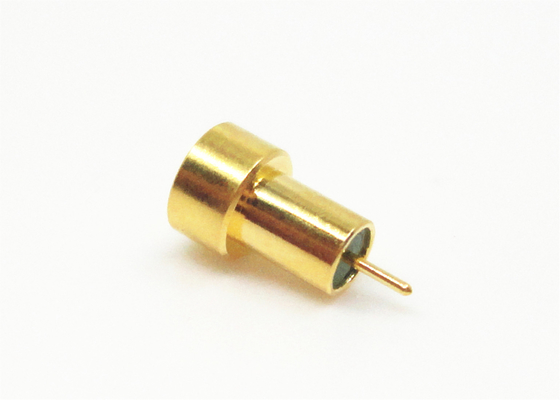

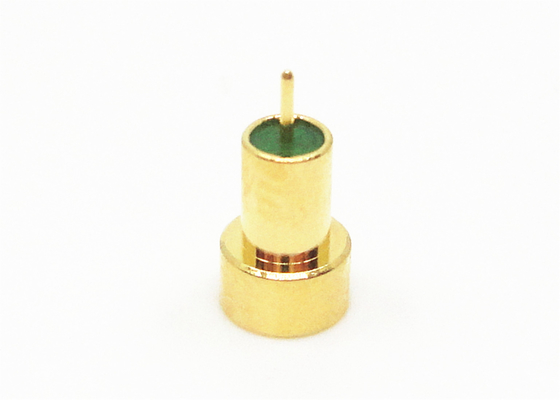

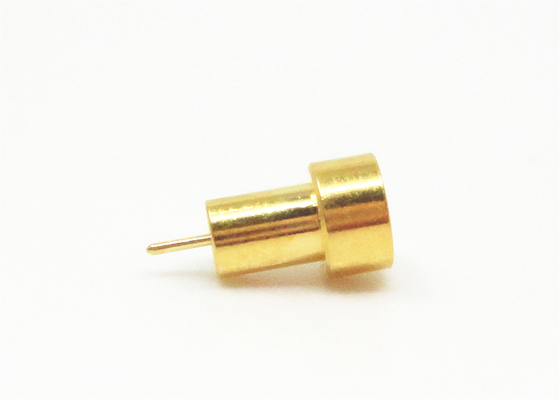

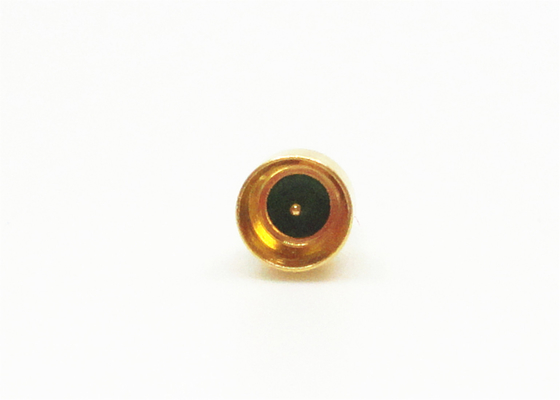

Duży Obraz : Uszczelnione męskie proste lutowane zakończenie SMP 40GHz Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ROHS ISO-9001-2015
Numer modelu:	SMP(M)-JHD172

Zapłata:

Minimalne zamówienie:	200 SZTUK
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 3 tygodni
Zasady płatności:	L / C, T / T, Western Union, karta kredytowa
Możliwość Supply:	300 000 000 sztuk rocznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Hermetycznie uszczelnione złącze męskie SMP z ograniczoną blokadą	Zakres częstotliwości:	Prąd stały ~ 40 GHz
Impedancja:	50 Ω	Seria złączy:	SMP
Płeć:	Mężczyzna	Materiał powłoki:	Kowar 4j29
Szkło:	7052 7070	Hermetyczność:	≤1,01325*10-3 Pa.cm3/s
Podkreślić:	Męskie złącze kabla RF , złącze Smp z prostym zakończeniem , złącze koncentryczne RF z mocowaniem lutowanym

SMP Męski Ograniczony Detent Hermetycznie Uszczelnione Złącze Złącze Pinowe Do Lutowania

SMP to miniaturowe, wciskane lub zatrzaskowe złącze koncentryczne RF, które charakteryzuje się niewielkimi rozmiarami, niewielką wagą, doskonałymi parametrami sejsmicznymi i szerokopasmowym łączem szerokopasmowym itp.Jego częstotliwość robocza do 30 GHz (nasz produkt złącza SMP może osiągnąć 40 GHz), a wtyczka ma trzy interfejsy z pełnym zapadkiem, ograniczonym zapadkiem i gładkim otworem (w tym z hamowaniem).Adaptery do montażu na płytce drukowanej, do montażu na kablach i adaptery szeregowe zapewniają rozwiązanie do połączeń typu płytka-płytka, ślepego łączenia oraz szaf i paneli przy zachowaniu gęstości obudowy.Złóż wniosek o instalację z wymaganiem intensywnej modułowości o wysokiej niezawodności.

Specyfikacja

Parametry elektryczne
Impedancja	50 Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napięcie znamionowe	170VRMS*
Rezystancja izolacji	≥2000MΩ
Dielektryki Odporność na napięcie	500VRMS*
Centrum oporu	Przewód zewnętrzny	≤4mΩ
	Konduktor centralny	≤26mΩ
VSWR	≤1,3
Charakterystyka materiałowa i mechaniczna
dyrygent centrum	Mężczyzna	Sn-P Brąz, pozłacany
	Kobieta	Brąz berylowy, pozłacany
Elastyczny kontakt	Brąz berylowy	Pozłacany
Skorupa i inne części metalowe	Mosiądz Stal nierdzewna	Pozłacana pasywacja
izolatory	Spiekanie szkła/PTFE/PEI
Szybkość wycieku produktu hermetycznego	1,01325×10-3Pa·cm3/s

Szczegółowy rysunek

Uszczelnione męskie proste lutowane zakończenie SMP 40GHz 0

Model nr.	Ł	D	Interfejs	Notatka
SMP(M)-JHD	1.6	0,39	ograniczona blokada	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD-S	1.6	0,39	gładki otwór	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD-F	1.6	0,39	pełna blokada	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD-Y1	1.6	0,39	ograniczona blokada	głębokość interfejsu 1,7mm, hermetyczny, Odporność na mgłę solną 192H
SMP(M)-JHD26-S	0,8	0,3	gładki otwór	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD42-S	2	0,39	gładki otwór	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD51	1.2	0,39	ograniczona blokada	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD51-S	1.2	0,39	gładki otwór	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD54	1.1	0,39	ograniczona blokada	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD54-S	1.1	0,39	gładki otwór	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD63	2.5	0,39	ograniczona blokada	głębokość interfejsu 1,7mm, hermetyczny
SMP(M)-JHD153	1	0,39	ograniczona blokada	głębokość interfejsu 1,7mm, hermetyczny

NOTATKA:

Mamy ponad 1000 rodzajówZłącze SMP hermetycznie zamkniętedo wyboru, jeśli produkt, którego używasz nie zostanie znaleziony, skontaktuj się z nami, aby uzyskać pełne katalogi.Niestandardowe wymiary są akceptowane.

Cechy i zalety

Pozłacany

Subminiaturowe

DC do 40 GHz

Kompaktowy rozmiar

Złącze wtykowe lub zatrzaskowe

Pełna zapadka, ograniczona zapadka i gładki otwór

Złącze do montażu na płytce drukowanej i przewodzie

Wybór męski i żeński, prosty i pod kątem prostym

Wersje do montażu kabli zarówno dla kabli elastycznych, jak i półsztywnych. Materiały

Typ normalny i hermetyczny, wybór mocowania kołnierzowego i gwintowanego

Aplikacje
- Wojskowy
- Anteny
- Szerokopasmowy
- Lotnictwo
