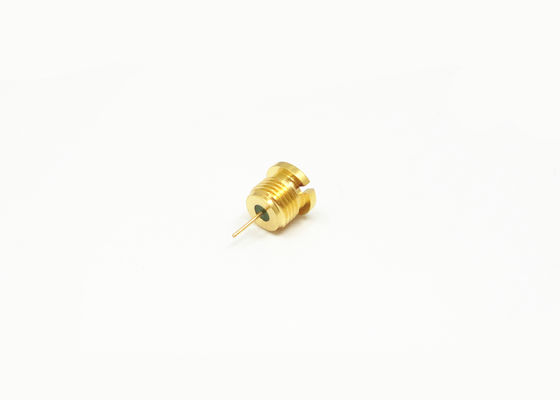

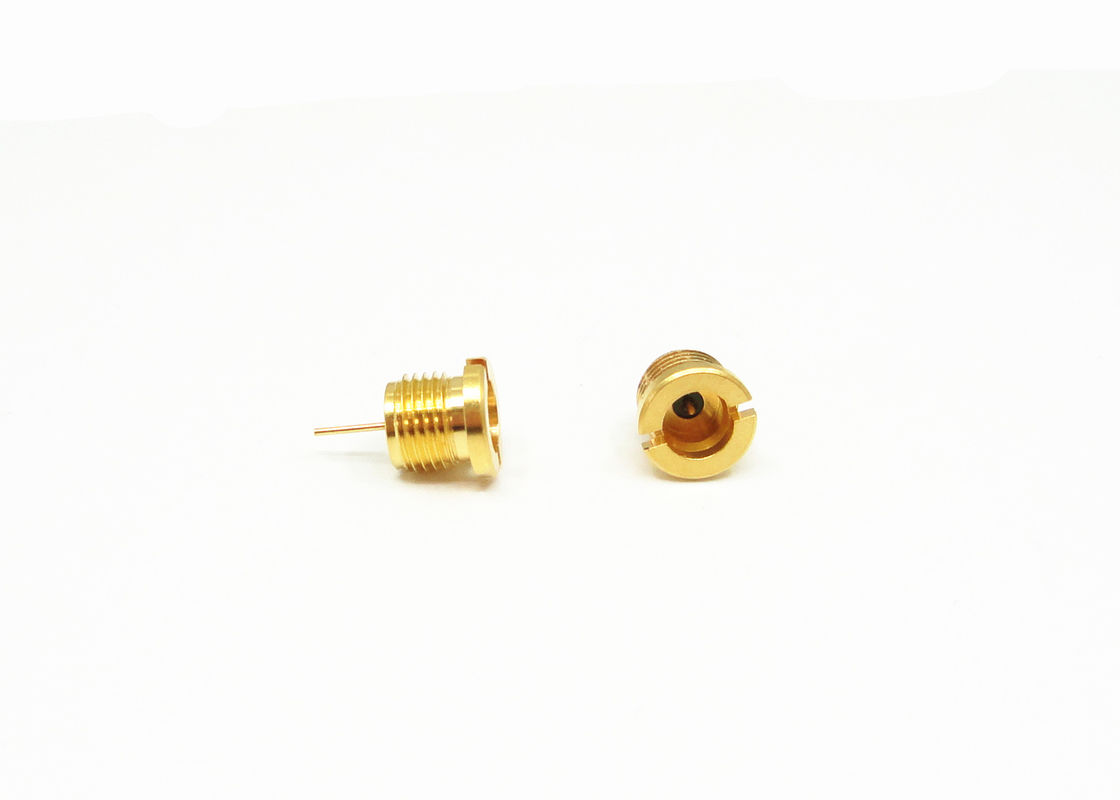

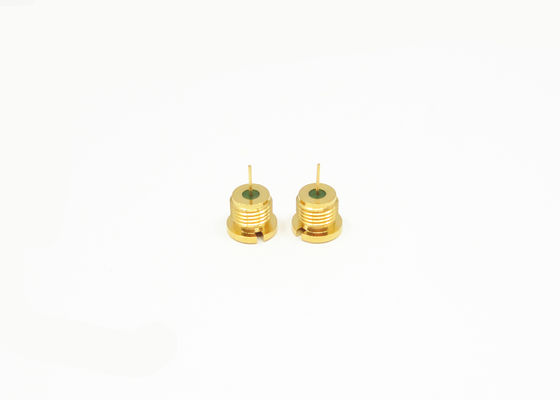

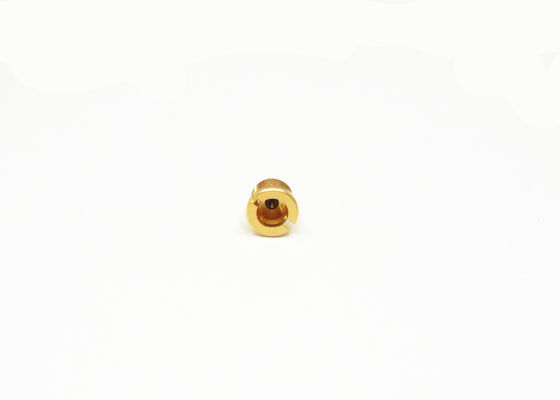

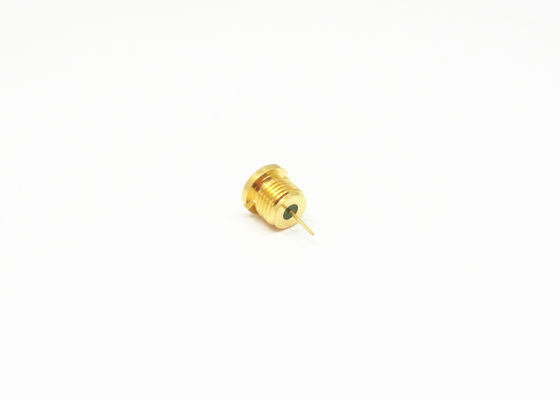

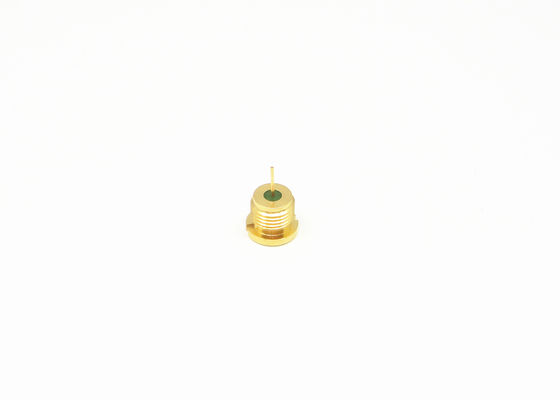

Złącze męskie SMP 50Ohm Złącze grodziowe hermetycznie zamknięte
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne SMP RF | Impedancja: | 50Ω |
|---|---|---|---|
| Certyfikat: | ISO-9001-2015 | Trwałość: | 500 cykli |
| Płeć: | Mężczyzna/wtyczka | Budowa ciała: | proste |
| Włócznienie: | Pozłacane | Materiał: | Mosiądz |
| Metoda montażu: | Przymocowanie przegrody | ||
| Podkreślić: | Złącze męskie SMP 50Ohm,złącze męskie hermetycznie uszczelnione,złącze męskie żeńskie 50Ohm |
||
50 Ohm Przebiór hermetycznie uszczelniony SMP wtykacz męski
Wprowadzenie do SMP RF Connector
Interfejs SMP jest subminiaturowym interfejsem w tej samej skali co złącza MMCX, ale oferuje zakres częstotliwości DC do 40 GHz.Seria interkonekcji SMP opiera się na pływających adapterach kobiecych do kobiecych (powszechnie zwanych kulkami) w celu osiągnięcia układania płyt wyposażonych w męskie złącza PCB SMPTa trwała struktura i zdolność do wytrzymania błędnego wyrównania promieniowego i osiowego umożliwiają rozwiązania ślepego połączenia.
Cechy i korzyści
- Złote i pasywizowane stali nierdzewnej
- Standardy przemysłowe zgodnie z MIL-STD-348
- Zakres częstotliwości: DC - 40 GHz
- Połączenie naciskowe lub przyciskowe
- Wybór mężczyzny i kobiety, prosty i prawy kąt
- Wybór typu normalnego i uszczelnień hermetycznych
- Wtyczka ma trzy formy interfejsów: pełne odciski, ograniczone odciski i gładkie otwory (w tym z hamowaniem).
- Dostępne łączniki niestandardowe
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brązowy, pozłacany |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/ | |
Rysunek zarysu: Jednostka: mm
Wnioski
- Antenny
- Powietrzno-kosmiczne
- Połączenie międzybordowe
- Działania telekomunikacyjne
- Urządzenia
