Złote nagłówki z wieloma szpilkami / hermetyczne szklane do metalowych uszczelnień Kovar 4J29 Materiał JMC-340
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącza wielopinowe ze szkła na metal | Impedancja: | Inny |
|---|---|---|---|
| Szpilka: | 7 pinów | Materiał pin: | Kovar 4J29 |
| Szkło: | 7052 7070 | Platerowanie: | Złoto |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certyfikat: | ROHS ISO-9001-2015 |
| Podkreślić: | Pozłacane złącza wielostykowe,Hermetyczne uszczelnienia szklano-metalowe,Złącza z materiału Kovar 4J29 |
||
7-pinowe złącza wielostykowe hermetyczne ze szklanymi uszczelnieniami metalowymi, szpilki ze stopu Kovar
Hermetyczne złącza wielostykowe / Uszczelnienia szklano-metalowe Przelotki RF / DC /Szklane koraliki nazywane są równieżIzolator szklany, Hermetyczne złącze. Są one głównie wykorzystywane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi szczelności gazowej. Stanowią one jeden z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane zestopu Kovar, które są spieczone w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak drut złoty, lutowanie i złącza itp.
Katalog-Uszczelnienia szklano-metalowe hermetyczne.pdf
Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach znalazły szerokie zastosowanie w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Szklano-metalowe Złącza wielostykowe |
| Impedancja | inne |
| Typ | 7 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | N/A |
| VSWR | N/A |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Współczynnik wycieku |
<1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielu pinów, |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
- Mały rozmiar
- Lekki
- Hermetyczny
- Stabilna jakość i wysoka niezawodność
- Przewodnik wewnętrzny: do wyboru metoda zgrzewania drutem złotym, lutowania i złącza
Zalety:
- Pozłacane 1,27um
- Ścisła kontrola tolerancji
- Standardowe i niestandardowe projekty do wyboru.
- Wysoko efektywne kosztowo produkty i usługi
- Duże stany magazynowe dla standardowych rozmiarów
- Szybka dostawa niestandardowych produktów
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.

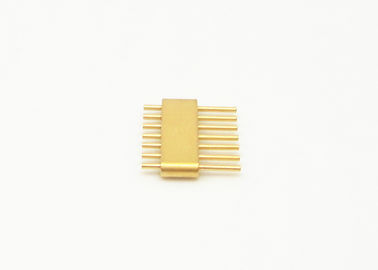

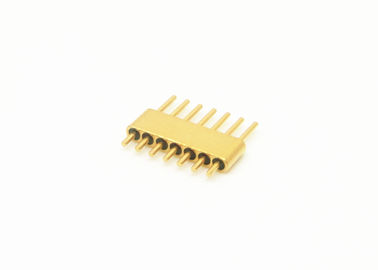

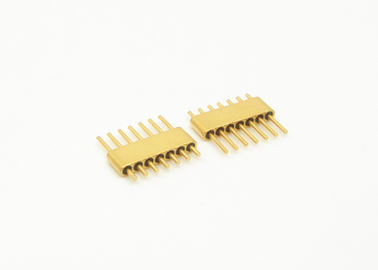

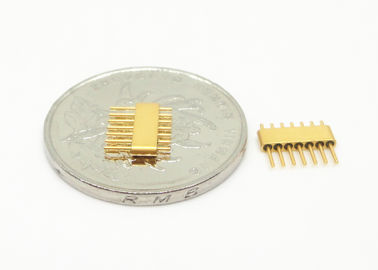

Rysunek i zdjęcie JMC340
Jednostka: mm
Lista produktów:
| 50Ω RF Jednopinowe Seria JM | Wybór lutowania, złącza i zgrzewania |
| 50Ω RF Jednopinowe Standardowa Seria JM | Wybór lutowania, złącza i zgrzewania |
| 50Ω RF Jednopinowe Niestandardowa Seria JM | Wybór lutowania, złącza i zgrzewania |
| DC Jednopinowe Seria JK | Wybór lutowania i zgrzewania |
| DC Jednopinowe Standardowa Seria JK | Wybór lutowania i zgrzewania |
| DC Jednopinowe Niestandardowa Seria JK | Wybór lutowania i zgrzewania typu "nail head" |
|
Złącze wielostykowe Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli nie znajdziesz używanego złącza, skontaktuj się z nami, podając szczegóły.
