Wysokiej niezawodności połączenia szklane z metalowymi pieczęciami wielopionowe nagłówek Złote JMC-1605
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Nagłówek wielopinowy | Impedancja: | Inny |
|---|---|---|---|
| Platerowanie: | Złoto | Numer pin: | 3 szpilki |
| Materiał skorupy: | Kovar 4J29 | Szkło: | 7052 7070, |
| Materiał pin: | Kovar 4J29 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Podkreślić: | Złącza z uszczelnieniem szklano-metalowym pozłacane,złącza typu header z wieloma pinami JMC-1605,wysokiej niezawodności złącza szkło-metal |
||

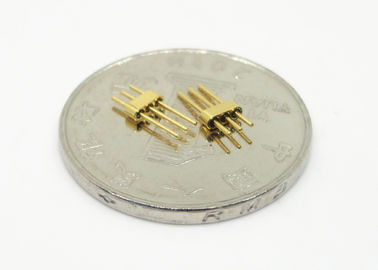

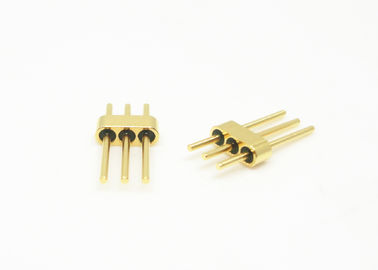

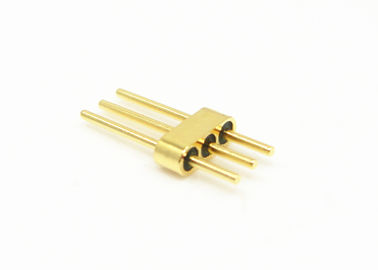

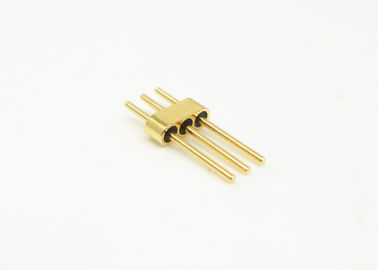

3-pin Wielopinowa Złączka Hermetyczna Szklano-Metalowa Pozłacana
Hermetyczne Szklano-Metalowe Uszczelnienia RF/DC /Złączki Wielopinowe /Złącze nazywane jest również Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi szczelności gazowej. Są one jednym z najważniejszych komponentów w uszczelnieniach.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i podporowy. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekany w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik centralny ma różne style zakończeń, takie jak drut złoty, lutowanie i złącze itp. Izolatory szklane są małe, lekkie, hermetyczne, o wysokiej niezawodności i są szeroko stosowane w przemyśle elektronicznym w ostatnich latach.
Specyfikacja:
| Nazwa produktu | Szklano-Metalowe Przelotki |
| Impedancja | inne |
| Typ | 3 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielopinu, |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
-Mały rozmiar
-lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: wybór metody połączenia drutem złotym, lutowania i złącza
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być używany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacany 1,27um
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoka produkty i usługi o wysokiej opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Produkty powiązane:
Lista produktów: Katalog-Hermetyczne Uszczelnienia Szklano-Metalowe.pdf
| 50Ω RF Jednopinowe Seria JM | Wybór lutowania, złącza i połączenia |
| 50Ω RF Jednopinowe Standardowa Seria JM | Wybór lutowania, złącza i połączenia |
| 50Ω RF Jednopinowe Niestandardowa Seria JM | Wybór lutowania, złącza i połączenia |
| DC Jednopinowe Seria JK | Wybór lutowania i połączenia |
| DC Jednopinowe Standardowa Seria JK | Wybór lutowania i połączenia |
| DC Jednopinowe Niestandardowa Seria JK | Wybór lutowania i połączenia typu łebek gwoździa |
|
Złączki Wielopinowe Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych Złączek Szklano-Metalowych, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
