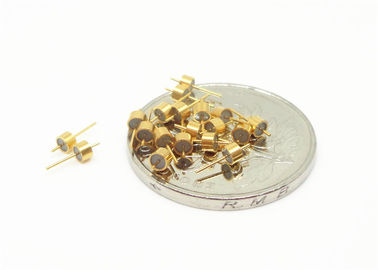

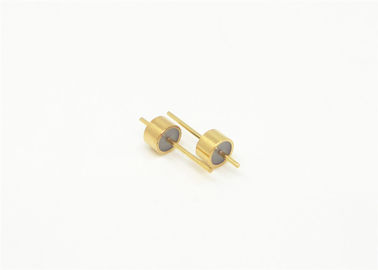

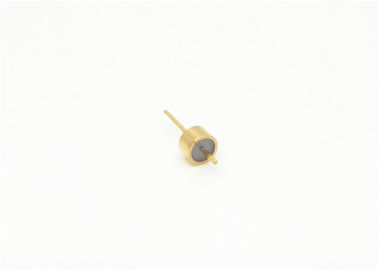

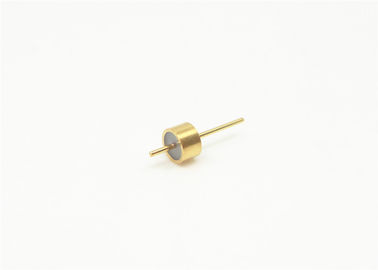

Złote, hermetycznie uszczelnione złącza ze szkła do metalu, z pojedynczym pinem do przesyłania sygnałów mikrofalowych JM2516
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Szklane do metalowych foki hermetyczne | Platerowanie: | Złoto |
|---|---|---|---|
| Impedancja: | Inny | Certyfikat: | ISO-9001-2015 |
| Szpilka: | pojedynczy | Tworzywo: | Kovar 4J29 |
| Szkło: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Podkreślić: | pozłacane złącza sygnałowe mikrofalowe,hermetycznie zamknięte złącza szklano-metalowe,jednopinowe złącza nadawcze mikrofalowe |
||
Pozłacane uszczelnienia szklano-metalowe zasilające RF Hermetyczne złącza
Hermetyczne uszczelnienia szklano-metalowe zasilające RF/DC /Złącza wielostykowe /Złącze nazywane jest również Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilających i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak złote druty, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, o wysokiej niezawodności i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Impedancja | 50 Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | DC~50 GHz |
| VSWR | ≤1.2 |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielu pinów, |
| Temperatura pracy | -65℃~+260℃ |
Katalog-Uszczelnienia szklano-metalowe hermetyczne.pdf
Cechy:
-Mały rozmiar
-lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru złoty drut, lutowanie i złącze
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, falami milimetrowymi.
Zalety:
-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoka produkty i usługi o wysokiej opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Szczegółowy obraz
Jednostka (mm)
Produkt :
| Model | A | B | C | d | D | Uwaga | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
|
M/S=montaż / lutowanie UWAGA: Powyższe rozmiary pokazane w tabeli to tylko niewielka część tego RF Pojedynczy pin Hermetyczne uszczelnienia szklano-metalowe. Jeśli potrzebujesz dokumentacji, podobnych, kompatybilnych lub zamiennych produktów, skontaktuj się z nami. |
|||||||||||||
