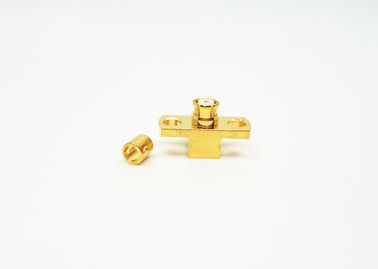

SMP RF Kobieta z prawego kąta łącznik koaksjalny Kompaktny rozmiar
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF SMP | Włócznienie: | Pozłacane/niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Certyfikat: | ISO-9001-2015 |
| Trwałość: | 500 cykli | Pozycja: | Złącze męskie SMP |
| Metoda montażu: | 2 otwory Kołnierze | Model: | SMP-KWF506-28 |
| Podkreślić: | złącze mini smp,złącze koncentryczne smp |
||
2 otwory Flanges Mount SMP RF Connector Kobieta pod kątem prawym Kabel Connector
SMP to subminiaturowy łącznik koaksjalny RF typu push-on (snap coupling), który charakteryzuje się niewielką objętością, lekką wagą, doskonałą wydajnością sejsmiczną i szeroko funkcjonującym szerokopasmowym łączem itp.Częstotliwość pracy do 30 GHz (nasz produkt z wysokiej wydajności SMP konektor może osiągnąć 40 GHz),a wtyczka ma trzy formy interfejsów - pełne rozluźnienie, ograniczone rozluźnienie i gładki otwór (w tym z hamulcem).montu kablowego i adapterów seryjnych zapewniają rozwiązanie wzajemnego połączenia dla tablicy do tablicy, ślepy mat i aplikacje stożkowe przy zachowaniu gęstości opakowania.
Wnioski
- Anteny.
- szerokopasmowy
- Instrumenty
- Instrumenty
- szerokopasmowy
- Połączenie międzybordowe
- Anteny z fazowanym układem
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brązowy, pozłacany |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |
Cechy i korzyści
| Prąd stały do 40 GHz |
| Subminiatura |
| Złote |
| Kompaktowy rozmiar |
| Złącza do montażu PCB i kabli |
| Połączenie naciskowe lub przyciskowe |
| Wybór mężczyzny i kobiety, prosty i prawy kąt |
| Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory |
| Typ standardowy i hermetyczny, montaż flanszowy i montaż z węzłem |
| Wersje montażu kabli zarówno do kabli elastycznych, jak i półtwardych Materiały |
Szczegółowy rysunek
Katalog produktów:
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF typu N |
| Połączenie TNC RF |
| Złącze RF MCX/MMCX |
| BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMP, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTak.
