Zastosowane hermetyczne łączniki szklane do pieczęci metalowej RF Feedthroughs JK2015-0.5
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Szklane do metalowych foki hermetyczne | Platerowanie: | Złoto |
|---|---|---|---|
| Impedancja: | DC lub inne | Certyfikat: | ROHS ISO-9001-2015 |
| Szpilka: | Pojedynczy szpilka | Tworzywo: | Kovar 4J29 |
| Szkło: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Podkreślić: | Pozostałe urządzenia do urządzeń do przechowywania danych,Złącza RF z gwarancją,JK2015-0.5 łączniki ze szkła do metalu |
||
Niestandardowe hermetyczne złącza szklano-metalowe z przelotkami RF
Hermetyczne uszczelnienia szklano-metalowe przelotki RF/DC /Złącza wielostykowe /Złącze nazywane jest również Izolator szklany. Są one głównie wykorzystywane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi szczelności gazowej. Stanowią one jeden z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy wykorzystuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik wykonane są ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy posiada różnorodne style zakończeń, takie jak drut złoty, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach szeroko stosowane w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Impedancja | DC |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielu pinów, |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
-Mały rozmiar
-lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru metoda połączenia drutem złotym, lutowania i złącza
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacany 1,27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Produkty i usługi o wysokiej opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

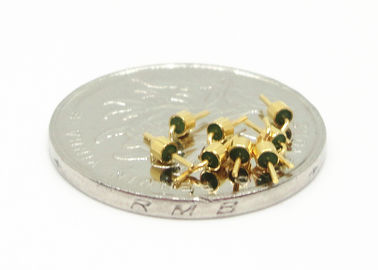

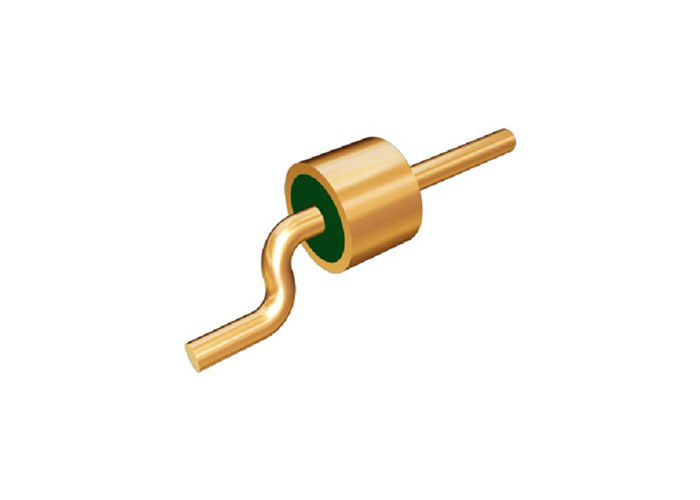

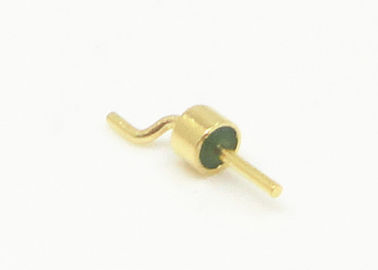

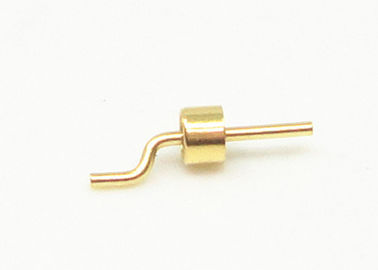

Szczegółowy obraz
Lista produktów: Katalog-Hermetyczne uszczelnienia szklano-metalowe.pdf
| 50Ω RF Jednopinowe Seria JM | Wybór lutowania, złącza i połączenia drutem |
| 50Ω RF Jednopinowe Standardowa Seria JM | Wybór lutowania, złącza i połączenia drutem |
| 50Ω RF Jednopinowe Niestandardowa Seria JM | Wybór lutowania, złącza i połączenia drutem |
| DC Jednopinowe Seria JK | Wybór lutowania i połączenia drutem |
| DC Jednopinowe Standardowa Seria JK | Wybór lutowania i połączenia drutem |
| DC Jednopinowe Niestandardowa Seria JK | Wybór lutowania i połączenia typu główka gwoździa |
|
Złącze wielostykowe Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli nie znaleziono poszukiwanego złącza, prosimy o kontakt z podaniem szczegółów.
