2 otwory do montażu kołnierzowego SMP żeńskie złącze kabla współpracujące z CXN3506/MF108A częstotliwość do 18 GHz

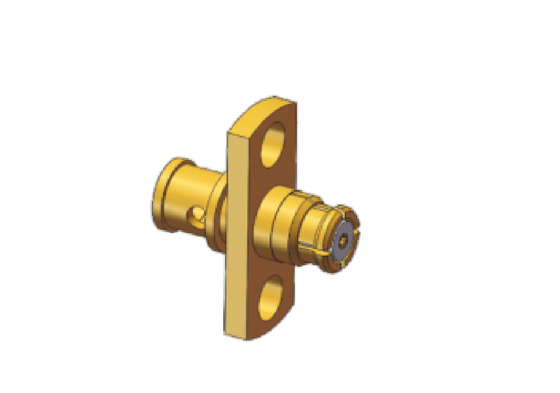

Duży Obraz : 2 otwory do montażu kołnierzowego SMP żeńskie złącze kabla współpracujące z CXN3506/MF108A częstotliwość do 18 GHz Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO Certificates
Numer modelu:	SMP-KF506-35

Zapłata:

Minimalne zamówienie:	100szt
Cena:	Depending on the quantity
Szczegóły pakowania:	1PCS/Plastic Bag; 10 szt./Większa torba platyczna ； 100pcs/karton
Czas dostawy:	8-12 tygodni po dokonaniu płatności
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Temperatura:	-55 ℃ ~ + 125 ℃	Model:	SMP-KF506-35
Łączność:	Stop miedzi, złocisty	DWV:	500 V
Bliskość:	50 Ω	Izolator:	PTFE
Nazwa produktu:	Złącze RF SMP	Zakres częstotliwości:	0,3 MHz-18 GHz
Mieszkania:	Stop miedzi, złocenie	w magazynie:	>500szt
Rezystancja izolacji:	>5000MΩ	Kojarzenie Calbe'a:	MF108A/CXN3506
Podkreślić:	Złącze SMP z 2 otworami do montażu kołnierzowego , żeńskie złącze kabla SMP , złącze SMP RF do 18 GHz

Opis produktu:

Nasze podminiaturowe łączniki koaksjalne SMP RF Connector są zaprojektowane do pracy z częstotliwością RF do 40 GHz.Ta seria jest szeroko stosowana w połączeniu między płytami urządzeń elektronicznychSystemy łączności, łączność satelitarna i systemy radarowe.

Trzy różne wzory są oferowane dla męskich wtyczek SMP RF Connector: pełne rozluźnienie, ograniczone rozluźnienie (pół-rozluźnienie / pół-rozluźnienie) i gładkie otwory (styl rękawiczki łowcy).Możesz wybrać odpowiedni rodzaj w zależności od rzeczywistych warunków pracy.
Model z pełnym wyciskiem zapewnia największą siłę przytrzymania i wyjątkową odporność na wibracje i wstrząsy.który działa idealnie w przypadku połączeń między kablami i scenariuszy, w których musi być zagwarantowana ciągłość sygnału.
Ograniczona odchylenia wariant równoważy wytrzymałość zatrzymywania i żywotność.i jest główną opcją do montażu PCB i połączeń ślepego sparowania.

Gładki styl otworu ma stałą siłę wstawiania i wyciągania.więc jest to najlepszy wybór do masowej montażu łączników SMP RF i dużych projektów ślepych..

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170VRMS
Włókna elektryczne Wzór napięcia	500VRMS
Odporność na izolację	≥ 5000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	Normalne ≤ 2,5 mΩ
	Przewodnik centralny	Normalne ≤ 6mΩ
VSWR	≤ 1.3

VSWR		Prąd stały ~ 18 GHz	18 GHz ~ 26,5 GHz	26.5 ~ 40GHz
	Wprost.	≤ 1.25	≤ 1.3	≤ 1.4
	Kąt prosty	≤ 1.3
	Adaptator	≤ 1.25	≤ 1.3	≤ 1.4
	Pozostałe	≤ 1.3

Wymiar szkicowy SMP RF Connector Jack Flange Mount Mating Cable CXN3506 / MF108A, Model:SMP-KF506-35 Do 18 GHz

2 otwory do montażu kołnierzowego SMP żeńskie złącze kabla współpracujące z CXN3506/MF108A częstotliwość do 18 GHz

Pod kątem prawym SMP RF Connector do odniesienia:

Model kabla:CXN 3506

Wykorzystanie kabli:20,3 mm

Kolor kabla:Szary

Częstotliwość:do 18 GHz

Mamy również pod kątem prostym i prostym SMP RF Connector, SMP Model:SMP-K506 Do 18 GHz

Model kabla:CXN 3506 / MF108A

Wykorzystanie kabli:20,3 mm

Kolor kabla:Szary

Więcej produktów, proszę skontaktować się z nami swobodnie dla katalogu SMP RF Connectors sales3@xa-elite.com.cn

Zastosowanie:

Xi'an Elite Electronic jest wiodącym producentem łączników i adapterów RF, komponentów mikrofalowych / przewodników fal i zespołów kablowych, służących w przemyśle lotniczym, lotniczym, nawigacyjnym, satelitarnym, radarowym,komunikacjapola od ponad 23 lat.

2 otwory do montażu kołnierzowego SMP żeńskie złącze kabla współpracujące z CXN3506/MF108A częstotliwość do 18 GHz

Dostosowanie:

Dostępne są usługi dostosowywania produktów do różnych łączników SMP RF o różnej długości:

Nazwa marki: ELT

MOQ: 200 sztuk

Ceny: W zależności od ilości

Prosimy o wysłanie nam rysunku lub szczegółów, a nasz inżynier zorganizuje ocenę lub polecamy nam alternatywny model lub dostarczymy rozwiązanie.

Możemy również dostarczać dostosowanie dla złączy takich jakSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, łączniki Micro D,obciążenia RF,Antenny, filtry, podziały mocy, sprzęgło.
