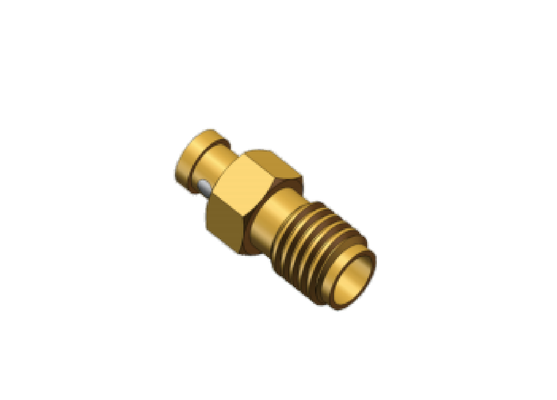

18 GHz 50 Ω żeńskie gniazdo Mini SMA SSMA złącze koncentryczne RF kabel łączący MF108A, CXN3506
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Żeńskie złącze kablowe SSMA | Model: | SSMA-K506 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 Ω |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | Stop miedzi, pozłacany | Zewnętrzny dyrygent: | Stop miedzi, pozłacany |
| Styl złącza: | Prosty | Kabel godowy: | CNX3506, MF108A |
| Izolatory: | PTFE | Próbki: | w magazynie |
| Podkreślić: | Złącze koncentryczne RF SSMA 18 GHz,50Ω kobiecy mini gniazdo SMA,Kabel łączący łącznik SSMA RF |
||
50Ω 18GHz żeńskie złącze RF koncentryczne SSMA do połączenia z kablem CXN3506, MF108A (średnica zewnętrzna kabla 2,3 mm)
Wydajność wysokiej częstotliwości do 18 GHz
Złącze RF koncentryczne serii SSMA jest miniaturową wersją złącza SMA, zaprojektowaną tak, aby była o 30% mniejsza, zachowując jednocześnie doskonałe parametry. Posiadające gwintowane złącze (10-36UNF-2) i impedancję charakterystyczną 50Ω, złącza te obsługują częstotliwości do 30 GHz.
Kluczowa cecha:
- Kompaktowa konstrukcja - o 30% mniejsza niż standardowe złącza SMA
- Szerokie pasmo częstotliwości pracy do 30 GHz
- Wysoka niezawodność dla wymagających zastosowań
- Dostępne w wielu konfiguracjach: proste, kątowe, panelowe i kołnierzowe
- Nakrętka/tuleja ze stali nierdzewnej dla trwałości
Interfejs złączy RF koncentrycznych SSMA
Wymiary złącza kablowego RF koncentrycznego Mini SMA Jack:
Numer modelu: SSMA-K506 (pasujące kable CXN3506, MF108A, średnica zewnętrzna kabla 2,3 mm)
Numer modelu: SSMA-K506L (pasujące kable CXN3506, MF108A, średnica zewnętrzna kabla 2,3 mm)
Zastosowania
Xi'an Elite Electronics specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Sprzęt nawigacyjny i radarowy
- Systemy komunikacyjne
- Instrumenty pomiarowe
- Zastosowania elektroniczne
Pakowanie i wysyłka
Każde złącze RF koncentryczne SSMA jest starannie pakowane, aby zapewnić ochronę podczas transportu:
Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.
Inne katalogi produktów
| Złącza RF koncentryczne SMA SSMA |
| Złącza SMP SMPM CSMP ASMP |
| Katalog złączy mmW (2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm, 0,8 mm) |
| Adaptery RF między seriami (SMA do SSMA, SMP do SMPM, SMA do 2,92 mm, SMA do N, SMA do SMP....) |
| Złącza N TNC TNCA |
| Złącza BMA SBMA |
| Złącza MCX i MMCX |
| Złącza Micro D J30J+J30J+J55A+J55AM+J56J |
| Hermetyczne uszczelnienia szklano-metalowe |
| Zespoły kabli RF koncentrycznych |
| Produkty niestandardowe (anteny, filtry, dzielniki mocy, sprzęgacze, komponenty falowodowe, przyrządy testowe, moduły pakietowe) |
