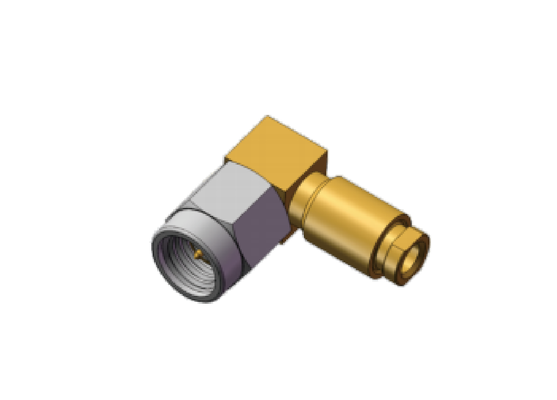

50Ω 18GHz Mini SMA Mężczyzna Prawy kąt SSMA RF łącznik koaksjalny z przewodnikami pozłacanymi
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA RF Connector | Model: | SSMA-JW506 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 Ω |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | Stop miedzi, pozłacany | Zewnętrzny dyrygent: | Stop miedzi, pozłacany |
| Styl złącza: | Prosty kąt | Kabel godowy: | CNX3506, MF108A |
| Izolatory: | PTFE | Próbki: | W MAGAZYNIE |
| Podkreślić: | Złącze RF SSMA 18 GHz,50Ω łącznik SMA pod kątem prostym,pokryty złotem łącznik koaksjalny SSMA |
||
50Ω 18GHz Mini SMA SSMA RF Złącze do połączenia z kablem CXN3506, MF108A (średnica kabla 2.3mm)
Wydajność wysokiej częstotliwości do 18GHz
Złącze RF SSMA to miniaturowa wersja złącza SMA, zaprojektowana tak, aby była o 30% mniejsza, zachowując jednocześnie doskonałe parametry użytkowe. Posiadające gwintowane złącze (10-36UNF-2) i impedancję charakterystyczną 50Ω, złącza te obsługują częstotliwości do 30GHz.
Kluczowa cecha:
- Kompaktowa konstrukcja - o 30% mniejsza niż standardowe złącza SMA
- Szerokie pasmo częstotliwości pracy do 30GHz
- Wysoka niezawodność dla wymagających zastosowań
- Dostępne w wielu konfiguracjach: proste, kątowe, z mocowaniem na panel i kołnierzowe
- Śruba/tuleja ze stali nierdzewnej dla trwałości
Interfejs złącza RF SSMA
Wymiary złącza RF SSMA:
Numer modelu: SSMA-JW506 (pasujący kabel CXN3506, MF108A, średnica kabla 2.3mm)
Numer modelu: SSMA-JW506G-1 (pasujący kabel CXN3506, MF108A, średnica kabla 2.3mm)
Zastosowania
Xi'an Elite Electronics specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Urządzenia nawigacyjne i radarowe
- Systemy komunikacyjne
- Instrumenty pomiarowe
- Zastosowania elektroniczne
Pakowanie i wysyłka
Każde złącze RF SSMA jest starannie pakowane, aby zapewnić ochronę podczas transportu:
Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.
