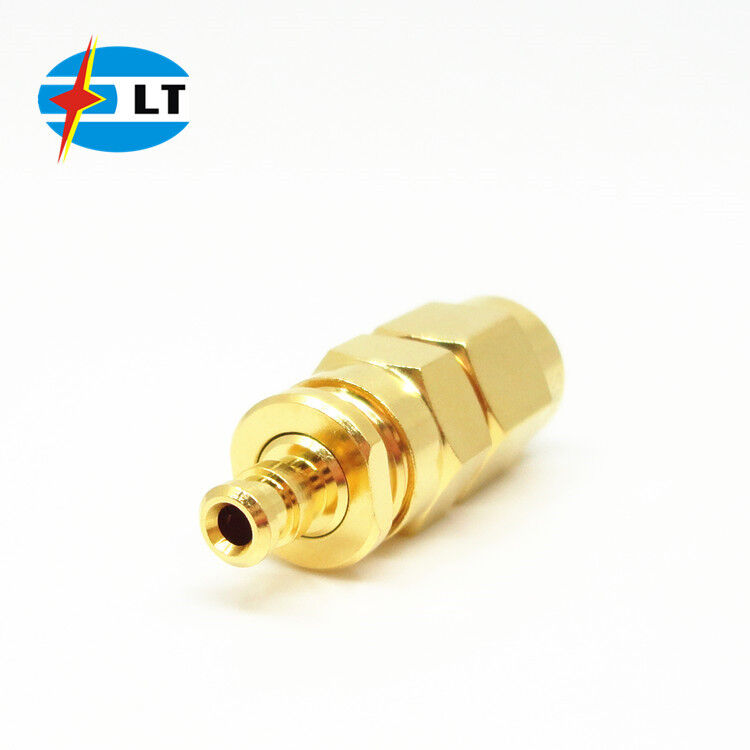

RG178 50Ohm Złącze SMA męskie proste

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

Duży Obraz :  RG178 50Ohm Złącze SMA męskie proste Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ELT (Elite)
Orzecznictwo: ROHS, ISO-9001-2015
Numer modelu: SMA-J2A
Zapłata:
Minimalne zamówienie: 100szt
Cena: Zbywalny
Szczegóły pakowania: Standardowy karton eksportowy
Czas dostawy: W ciągu 3-4 tygodni
Zasady płatności: T/T, Western Union, akredytywa
Możliwość Supply: 1,0000,00 sztuk miesięcznie
Szczegółowy opis produktu
Nazwa produktu: Złącze SMA RF Platerowanie: Złoto
Płeć: Mężczyzna Częstotliwość: Prąd stały~18 GHz
Typ: SMA Napięcie robocze: 335 V rms na poziomie morza
Ciało: Mosiądz Impedancja: 50 Ω
Nazwa produktu: łącznik SMA RF
Podkreślić:

Złącze SMA męskie RG178

,

Złącze SMA proste 50 Ohm

,

Złącze RF SMA RG178

Kabel RG178 SMA 50 Ohm pozłacany złączem SMA męskim prostym

Złącza elektryczne SMA to złącza koncentryczne RF z gwintowanym połączeniem, o miniaturowych rozmiarach, odporne na wibracje i szerokim zakresie częstotliwości do 18 GHz (nasze złącza RF SMA mogą osiągać 20 GHz), co sprawia, że są szeroko stosowane w zastosowaniach mikrofalowych, antenach i aparaturze pomiarowej itp.
Możemy dostosować złącza i adaptery RF SMA do różnych wymagań klientów. Dostępne są zarówno złącza SMA bulkhead, jak i SMA z mocowaniem na kołnierzu, a także złącza SMA kątowe.

Specyfikacje:
Charakterystyka elektryczna:
Impedancja 50Ω
Zakres częstotliwości Kable elastyczne DC~12.4GHz
Kable półsztywne DC~18GHz
Napięcie znamionowe 335 VRMS (maks. na poziomie morza)
Napięcie przebicia dielektryka 1000VRMS (maks. na poziomie morza)
Rezystancja izolacji Rezystancja izolacji ≥5000MΩ
Rezystancja styku Przewodnik środkowy ≤3.0mΩ
Przewód zewnętrzny Przewód zewnętrzny ≤2.0mΩ
VSWR (Współczynnik fali stojącej napięcia) ≤1.3


RG178 50Ohm Złącze SMA męskie proste

Rysunek poglądowy Złącza koncentryczne RF SMA:

(mm)

SMA-J2A

SMA-J2A (7)_.jpgSMA-J2A (8)_.jpg



Charakterystyka materiałowa i mechaniczna:

Charakterystyka materiałowa i mechaniczna:
Przewodnik środkowy Męski/Wtyk Mosiądz Pozłacany
Żeński/Gniazdo Brąz berylowy Pozłacany
Sprężysty styk Brąz berylowy Niklowany
Obudowa/Korpus Mosiądz Pozłacany
Obudowa/Korpus Stal nierdzewna Pasywowana
Izolator PTFE
Pierścień uszczelniający Guma silikonowa
Trwałość 500 cykli
Moment obrotowy 0.79~1.13N.m
*Inne materiały i powłoki mogą być wykonane na zamówienie



Kluczowe cechy:

1. Złącza koncentryczne subminiaturowe o zakresie częstotliwości do 18 GHz

2. Zastosowanie interfejsu gwintowanego
3. Dostępne w wersji pasywowanej lub pozłacanej
4. Opcje materiałowe: mosiądz i stal nierdzewna
5. Szeroki wybór orientacji i zakończeń PCB
6. Dostępne w wersjach prostych lub kątowych
7. Z opcjami bulkhead, mocowania na 2 otwory, mocowania na 4 otwory lub bez mocowania.
8. Szeroki asortyment z wariantami męskimi, żeńskimi i adapterami.
9. Zgodność z RoHS



Katalog produktów:



Adapter RF
Złącze RF SMA/SSMA
Złącze RF SMP/SSMP
Złącze RF TNC
Złącze RF typu N
Złącze RF MCX/MMCX
Złącze RF BNC
Zestawy kabli RF
Adapter falowodu do koncentryka
Szczelne uszczelnienia szklano-metalowe
Złącze serii J30J
Obrotowe złącza mikrofalowe



Zastosowanie:
* Lotnictwo
* Szerokopasmowe
* Aparatura pomiarowa

* Stacja bazowa

* Komunikacja mobilna

* Obiekty zewnętrzne

* Radar, mikrofale

* Anteny z szykiem fazowanym
* Telekomunikacja

* Połączenia płytka-płytka



Wymiary interfejsu:

RG178 50Ohm Złącze SMA męskie proste



























Podobne produkty



1. Pozłacane złącza RF SMA proste do kabla RG178

RG178 50Ohm Złącze SMA męskie proste



2.Pozłacane złącza RF SMA kątowe do kabla RG178

RG178 50Ohm Złącze SMA męskie proste



3.Pozłacane złącza RF SMA bulkhead do kabla RG178



RG178 50Ohm Złącze SMA męskie proste



UWAGA:
Mamy ponad 10 000 typów Złącza SMA, jeśli nie możesz znaleźć używanego złącza, skontaktuj się z nami, podając szczegóły.
