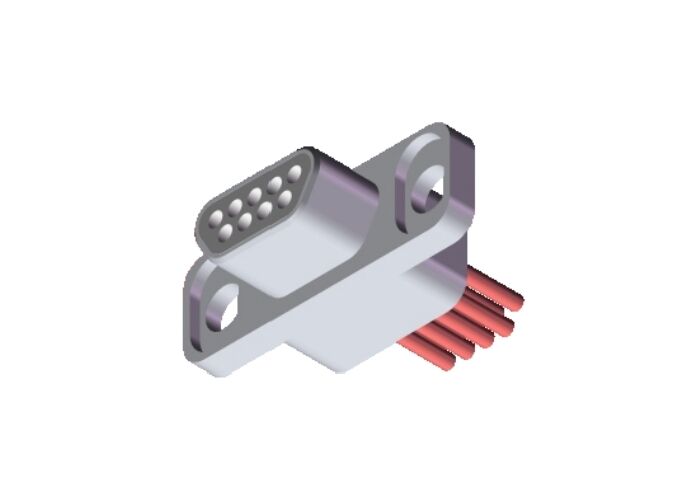

Mikro prostokąt MDM D Sub 9 Pin Connector Hermetic Sockets
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Out Shell: | Stop aluminium | Kołek kontaktowy: | 9 pinów |
|---|---|---|---|
| Tworzywo: | Metal | Powierzchnia sekcji: | 0,15-0,3 mm² |
| Rozstaw styków: | 10,91 mm | Standard: | MIL-DTL-83513 |
| Typ kontaktu: | Pin mikro skrętny, złocony | Nazwa produktu: | J50J, Mirco-D, D-sub, MDM |
| certyfikacja: | ROHS ISO-9001-2015 | Szybkość wycieku: | ≤1,01x10^-3 pa.cm^3/s |
| Podkreślić: | Złącze Micro Rectangle D Sub 9 pin,Gniazdko hermetyczne D Sub 9,Złącze podłącza serii D J30J |
||
Gniazdo D-sub hermetyczne J50J
Seria J50J to produkt z metalową obudową o rozstawie styków 1,91 mm, rozstawie rzędów 1,65 mm, przekroju przewodu 0,15-0,3 mm² oraz liczbie styków: 9, 15, 21, 25, 31, 37, 51 i 66.
Typy zakończeń obejmują zaciskanie, lutowanie, proste PCB i kątowe PCB itp.
Produkt ma zalety wysokiej gęstości, niskiej wagi i miniaturyzacji.
Może realizować niezawodne połączenie systemu obwodów elektrycznych między wewnętrznymi kablami do kabli, kablami do PCB, PCB do PCB.
| Układy styków (Widok czołowy wtyku pinowego) |
Specyfikacja:
| Prąd znamionowy | 5A |
| Napięcie znamionowe | 300V |
| Rezystancja izolacji | ≥ 5000 MΩ |
| Trwałość | 500 cykli |
| Napięcie przebicia | 1000V |
| Temperatura otoczenia | -55°C ~ + 125°C |
| Wilgotność względna | +40°C do 95% |
| Wibracje | 10Hz~ 2000Hz 196m/S² |
| Uderzenia | 980m/S² |

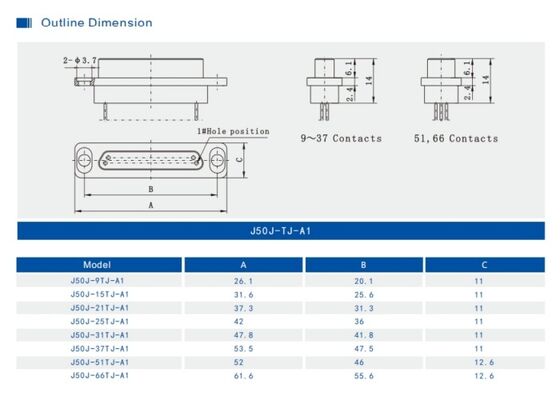

| Wymiary zewnętrzneRysunek |
Typy:
- Seria J30J
- Seria J30JM (hermetyczna)
- Seria J30 (plastikowa)
- Seria J50J
- Seria J55A
- Seria J55AM (hermetyczna)
- Seria J56J
- Seria J30J
- Seria J30JM (hermetyczna)
- Seria J30 (plastikowa)
- Seria J50J
- Seria J55A
- Seria J55AM (hermetyczna)
- Seria J56J
Zastosowania:
- Awionika, radary
- Wyposażenie pokładowe
- Systemy telekomunikacyjne
- Awionika, radary
- Wyposażenie pokładowe
- Systemy telekomunikacyjne
- Centra badawcze
- GPS
- UAV
- Komunikacja-
Satcom- Systemy nawigacyjne
- Centra badawcze- Zastosowania medyczne
- Montaż powierzchniowy (SMT) od płyty do kabla
