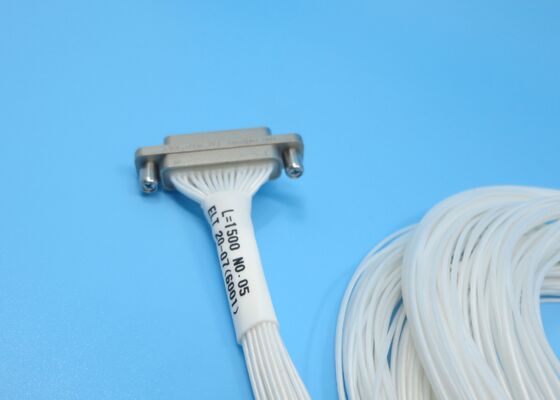

Złącze serii J30J prostokątne 37 kontaktów Wtyczka męska z długością drutu 1500 mm do przesyłu sygnału

Duży Obraz : Złącze serii J30J prostokątne 37 kontaktów Wtyczka męska z długością drutu 1500 mm do przesyłu sygnału Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO Certificates
Numer modelu:	J30J-37TJL-1500

Zapłata:

Minimalne zamówienie:	w magazynie
Cena:	Depending on the quantity
Szczegóły pakowania:	Karton
Czas dostawy:	5-10 dni roboczych dla ilości przechowywanej
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącza serii J30J	Inna nazwa:	Złącza Micro D
Centralny dyrygent:	Stop miedziany, złote	Zewnętrzny dyrygent:	Stop aluminiowy, nóżka
Łączność:	wtyczka męska	DWV:	800 V
Zakończenie kontaktu:	Fałda	Rezystancja izolacji:	≥5000MΩ
Kontakt/pin:	37 kontaktów	Dielektryk izolacji:	PBT
Temperatura pracy:	-55 ℃ ~ + 125 ℃	Temperatura przechowywania.:	-55 ℃ ~ + 125 ℃
Personalizacja:	Inna długość kabla	Długość drutu:	1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm
Kabel godowy:	AFR-250, biały drut 0,10 mm2 ~ 0,15 mm2
Podkreślić:	Złącze prostokątne serii J30J 37 kontaktów , Przekaz sygnału wtyczki męskiej serii J30J , łącznik prostokątny o długości drutu 1500 mm

Opis produktu:

Złącza serii J30J są zoptymalizowane dla przemysłu lotniczego i sprzętu przenośnego. Mikroprostokątne złącza serii J30J łączą w sobie ultra-kompaktowy rozmiar, lekką konstrukcję i wysoką niezawodność. Wyposażone w wytrzymałe ekranowanie ze stopu aluminium i odporne na wibracje sprzęgło gwintowane, złącza te zapewniają stabilną transmisję sygnału w trudnych warunkach, ułatwiając miniaturyzację i redukcję masy nowoczesnych systemów elektronicznych.System styków

Wyposażone w elastyczne styki typu twist-pin z rastrem styków 1,27 mm dla stabilnej wydajności elektrycznej.
Dostępne konfiguracje styków: 9, 15, 21, 25, 31, 37, 51, 66, 74 i 100 pinów.Styki są wykonane ze stopu miedzi platerowanego złotem, co zapewnia niski opór styku i doskonałą odporność na korozję.
Obudowa i ekranowanieObudowa wykonana z wytrzymałego stopu aluminium z powłoką niklową bezprądową dla trwałości i skutecznego ekranowania.
Wyposażone w sprzęgło gwintowane, aby zapewnić bezpieczne, odporne na wibracje połączenie w wymagających warunkach pracy.Opcje zakończeńObsługuje wiele stylów zakończeń, w tym lutowanie, montaż na płytce drukowanej pod kątem prostym / prostym oraz montaż na przewodzie z zaciskaniem.

Układy styków
:Dane techniczne:Wymiary zewnętrzne złącza serii J30J 37-stykowego męskiego wtyku:
Model produktuJ30J-37TJL-1500 (37 pinów, wtyk męski, długość przewodu 1500 mm)Techniczne

Materiały i wykończenie
Impedancja/Przewód środkowy

Stop miedzi, złocenieNapięcie przebicia

Złącze serii J30J prostokątne 37 kontaktów Wtyczka męska z długością drutu 1500 mm do przesyłu sygnału

800V

Przewód zewnętrzny

Stop aluminium, niklowanie	Rezystancja izolacji
>5000MΩ		Dielektryk izolacyjny
PBT	Temperatura	Temperatura pracy: -55°C~+125°C Temperatura przechowywania: -55°C~+125°C	Zastosowania:
Przemysł lotniczy:	Systemy radarowe, satelitarne oraz telemetryczne i sterowania	Elektronika:	Elektronika komunikacyjna, sprzęt i systemy montowane na pojazdach
Przemysł wysokiej klasy:	Sprzęt medyczny, przyrządy pomiarowe, sprzęt do detekcji w otworach wiertniczych	Sprzęt mikrofalowy i RF:	Miniaturowe moduły transceiverów, połączenia płytka drukowana-płytka drukowana / płytka drukowana-przewód
Personalizacja:	Dostosuj swoje złącza serii J30J za pomocą usług personalizacji produktów Elite Electronics:

Złącze serii J30J prostokątne 37 kontaktów Wtyczka męska z długością drutu 1500 mm do przesyłu sygnału

Możemy również dostosować specjalne piny, takie jak 12-pinowe, 24-pinowe, 35-pinowe, 39-pinowe, 41-pinowe. Przed personalizacją przeprowadzimy ocenę projektu przez naszych inżynierów.

Pakowanie i wysyłka:Opakowanie:

Złącza serii J30J są bezpiecznie zapakowane w wytrzymałe pudełko kartonowe z wewnętrzną pianką ochronną, aby zapobiec uszkodzeniom podczas transportu.Wysyłka:

Korzystamy z niezawodnych usług kurierskich w celu bezpiecznej i terminowej dostawy. Wszystkie przesyłki zawierają numery śledzenia i są bezpiecznie zapakowane, aby zapobiec niewłaściwemu obchodzeniu się podczas transportu.
