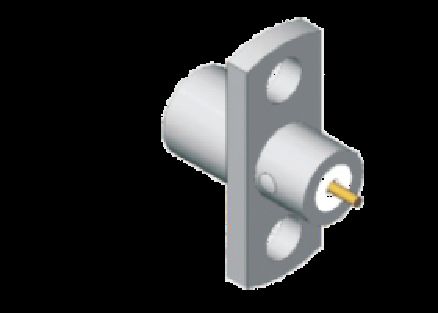

Włókna SMP ze stali nierdzewnej Włókna płaszczyzny półprzeciągania Włókna SMP wtyczka 2 otwory Włókna paska ograniczona częstotliwość odciągania do 18 GHz

Opis produktu:

Złącze SMP to miniaturowe złącze współosiowe RF typu push-on, przeznaczone do zastosowań o wysokiej częstotliwości do 40 GHz. Jest znane ze swoich kompaktowych rozmiarów i niezawodnej wydajności, co czyni je idealnym do stosowania w różnych urządzeniach elektronicznych, systemach, komunikacji, stacjach bazowych, radarach itp. do połączenia między płytkami. Pozwala zaoszczędzić większą przestrzeń montażową, realizując połączenie płyt o dużej gęstości. Wtyk męski ma trzy konstrukcje: pełne zatrzaski, ograniczone zatrzaski (zwane również półzatrzaskami, połowicznymi zatrzaskami) i gładki otwór (w tym chwytak).

W zależności od zastosowania, użytkownik może wybrać wtyk męski o różnych konstrukcjach. Gdy użytkownik nie potrzebuje interwencji częstotliwości, może wybrać pełne zatrzaski. Pełne zatrzaskimają maksymalną siłę trzymania połączenia, najlepszą odporność na wibracje i wydajność udarową. Jest powszechnie stosowany do połączeń kablowych.

Gdy użytkownik potrzebuje wielokrotnego wkładania, może użyć ograniczonych zatrzasków (zwanych również półzatrzaskami, połowicznymi zatrzaskami). Tsiła trzymania jest średnia w oparciuo konstrukcję z gładkim otworem. Jest szeroko stosowany do montażu PCB i połączeń ślepych.

Gdy użytkownik potrzebuje więcej lub musi zmontować wiele złączy SMP typu board-to-board, może wybrać konstrukcję z gładkim otworem. Gładki otwórma taką samą siłę połączenia i rozłączenia oraz pozwala na niedopasowanie osiowe i promieniowe. Jest często używany w połączeniach ślepych.

Wymiary zewnętrzne złącza męskiego SMP z ograniczonymi zatrzaskami ze stali nierdzewnej (Jednostka: mm): SMP-JFD127G

Inna stal nierdzewna Złącze męskie SMP do montażu na panelu z 2 otworami Podobny model: seria SMP-JFD129G

Inna stal nierdzewna Złącze męskie SMP do montażu na panelu z 2 otworami Podobny model: seria SMP-JFD19G, w tej serii mamy również interfejs z gładkim otworem.

Więcej produktów, prosimy o swobodny kontakt w celu uzyskania katalogu złączy SMP z mocowaniem kołnierzowym na adres sales3@xa-elite.com.cn

Zastosowanie:

Xi'an Elite Electronic jest wiodącym producentem złączy i adapterów RF, komponentów mikrofalowych/falowodowych & zespołów kablowych, obsługującym przemysł lotniczy, lotniczy, nawigacyjny, satelitarny, radarowy, komunikacyjny od ponad 23 lat.

Dostosowanie:

Dostępne są usługi dostosowywania produktów dla złączy RF SMP:

Nazwa marki: ELT

MOQ: 200 szt.

Cena: w zależności od ilości

Prosimy o przesłanie rysunku lub szczegółów, a nasz inżynier dokona oceny lub zaproponujemy alternatywny model lub dostarczymy nasze rozwiązanie.

Możemy również dostarczyć niestandardowe złącza, takie jak SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, złącza Micro D, obciążenia RF, anteny, filtry, dzielniki mocy, sprzęgacze.

Pakowanie i wysyłka:

Pakowanie złącza SMP RF z mocowaniem kołnierzowym :

1 sztuka/ mała plastikowa torba

10 sztuk/ większa plastikowa torba

100 sztuk/ karton

Złącze męskie SMP RF jest bezpiecznie zapakowane w małe kartonowe pudełko, aby zapewnić jego ochronę podczas transportu. Pudełko jest oznaczone nazwą produktu i specyfikacjami dla łatwej identyfikacji.

Do wysyłki złącze męskie SMP RF jest umieszczane w kartonie. Dostarczymy numer śledzenia po wysyłce.
