Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze RF kątowe SSMA | Model: | SSMA-JWB2 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 Ω |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | Stop miedzi, pozłacany | Zewnętrzny dyrygent: | Stal nierdzewna, pasywacja |
| Kabel godowy: | .086 Kabel | Izolatory: | PTFE |
| Próbki: | w magazynie | ||
| Podkreślić: | 50Ω right angle SSMA connector,SSMA male RF coaxial plug,18GHz SMA cable connector |
||

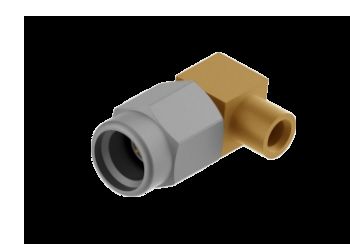

Złącze RF SSMA pod kątem prostym 50Ω męskie Mini SMA Plug RF Coaxial .086 Złącze kablowe 18GHz
Złącza RF SSMA to precyzyjne złącza 50 omów zaprojektowane do pracy bez modów do 40 GHz. Są one powszechnie stosowane w zastosowaniach wymagających zmniejszonych rozmiarów i większej gęstości upakowania. Standardowy interfejs SSMA wykorzystuje dielektryk PTFE. Elite Electronic oferuje złącza RF SSMA do kabli półsztywnych, półelastycznych i niskostratnych elastycznych, z mocowaniem na kołnierzu, z mocowaniem na śrubę grodziową, z mocowaniem na płytkę drukowaną oraz precyzyjne adaptery, które mogą być przystosowane do niestandardowych zastosowań.
Złącze RF SSMA jest miniaturową wersją złącza SMA, zaprojektowaną tak, aby była o 30% mniejsza przy zachowaniu doskonałych parametrów. Posiadając gwintowany interfejs (10-36UNF-2) i impedancję charakterystyczną 50Ω, złącza te obsługują częstotliwości do 30 GHz.
Cechy konstrukcyjne złącza RF SSMA
Cechy konstrukcyjne złącza RF SSMA
- Kompaktowa konstrukcja - o 30% mniejsza niż standardowe złącze SMA
- Szerokie pasmo częstotliwości do 30 GHz
- Wytrzymała konstrukcja zapewniająca niezawodność
- Dostępne w wielu konfiguracjach: proste, pod kątem prostym, grodziowe i kołnierzowe
- Niski VSWR i straty wtrąceniowe
Interfejs złączy RF SSMA
Interfejs złączy RF SSMA
Złącze RF SSMA pod kątem prostym męskie RF Coaxial .086 Wymiary złącza kablowego:
Numer modelu: SSMA-JWB2
Podobny model RA SSMA męskie RF Coaxial .086 Wymiary złącza kablowego:
Numer modelu: SSMA-JWB2A
Uwaga: Proszę sprawdzić nasz katalog w poszukiwaniu podobnych modeli zgodnie z Państwa zastosowaniem.
Zastosowania
Xi'an Elite Electronic specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Urządzenia nawigacyjne i radarowe
- Systemy komunikacyjne
- Instrumenty pomiarowe
- Zastosowania elektroniczne
Pakowanie i wysyłka
Każde złącze RF SSMA pod kątem prostym jest starannie pakowane, aby zapewnić ochronę podczas transportu:
Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.
Dodatkowe informacje o podobnych modelach produktów można znaleźć w naszym katalogu lub kontaktując się z naszym działem sprzedaży pod adresem:
