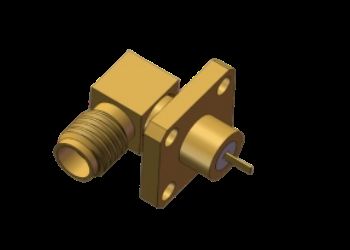

Pod kątem prawym SSMA Jack Female RF Coaxial Connector 4 Hole Flange Mount z Mikrostrip Flat dla telekomunikacji
|
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA RF Coaxial Connector | Styl: | Prosty kąt |
|---|---|---|---|
| Model: | SSMA-KWFD18 | Zakres częstotliwości: | 0,3 MHz-18GHz |
| Impedancja: | 50 Ω | Napięcie znamionowe: | 250 V |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| dyrygent Centrum: | Stop miedziany, złoty | Zewnętrzny dyrygent: | Stop miedziany, złoty |
| Metoda montażu: | 4 -otworowy mocowanie kołnierza | Mikropasek płaski: | Rozmiar płaskiego 0,2 × φ0,88 |
| Śruba: | 10-36uns-2 | izolatory: | PTFE |
| Aplikacja: | Satcom, telekomunikacja, elektronika | ||
| Podkreślić: | Złącze RF do mikropaska płaskiego,Złącze koncentryczne RF SSMA Gniazdo,Złącze RF |
||
4 otwory Flanż montaż prawy kąt SSMA / Mini SMA RF Koaks Microstrip Flat Connector Do 18GHz
Specyfikacja produktu
| Pozycje | Wartość |
|---|---|
| Nazwa produktu | RA SSMA Kobieta Mikrostrip Flat Connector |
| Model | SSMA-KWFD18 |
| Zakres częstotliwości | 00,3 MHz-18 GHz |
| Impedancja | 50Ω |
| Napęd nominalny | 250 V |
| DWV | 750 V |
| Odporność na izolację | ≥ 5000MΩ |
| Centralny konduktor | Zestaw miedzi, pokryty złotem |
| Zewnętrzny przewodnik | Zestaw miedzi, pokryty złotem |
| Metoda montażu | 4 Włókno do sznurka |
| Izolatory | PTFE |
| Próbki | W magazynie, dostępne |
Przegląd produktu
Złącza rdzeniowe koaksjalne serii Right Angle SSMA to kompaktowe wersje standardu interfejsu SMA, o około 70% mniejszej wielkości niż tradycyjne złącza SMA.
- Kompaktowy rozmiar z szeroką szerokością pasma częstotliwości
- Wyższa wydajność mechaniczna i elektryczna
- Wysoka niezawodność w wymagających zastosowaniach
- Złącze z naciągiem (10-36UNF-2)
- Impedancja charakterystyczna 50Ω
- Działanie częstotliwości do 30 GHz
Wymiary interfejsu
SSMA Konektory pod kątem prostym 4 otwory z mocowaną brzytwą z płaskimi wymiarami mikrostrypu SSMA-KWFD18 (jednostka: mm).
Pozostałe łączniki płaskie na mikrostrypie ze stali nierdzewnej o szerokości 4 otwory
Wnioski
Idealne do wysokiej precyzji transmisji sygnałów mikrofalowych w:
- Systemy łączności mikrofalowej
- Urządzenia pomiarowe
- Aplikacje lotnicze i kosmiczne
- Systemy radarowe
- Pole elektroniki
Opakowanie i wysyłka
Opakowanie:Każdy z 4 otworów, zainstalowany pod kątem prostym, złącze SSMA jest starannie pakowany do kartonów ochronnych w celu zapewnienia bezpiecznego transportu.
Wysyłka:Używamy niezawodnych usług kurierskich z numerem śledzenia dostarczonym dla wszystkich przesyłek.
Wysyłka:Używamy niezawodnych usług kurierskich z numerem śledzenia dostarczonym dla wszystkich przesyłek.
Uwaga:W przypadku innych podobnych modeli łączników pod kątem prostym, prosimy sprawdzićnasz katalogPodczas gdy niektóre modele są na magazynie, wszystkie mogą być produkowane szybko, aby spełnić wymagania klientów.
