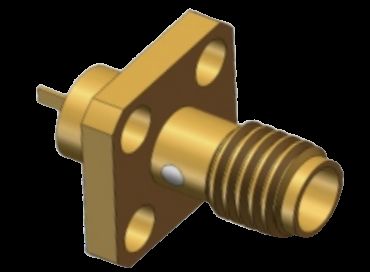

Złącze koncentryczne RF SSMA żeńskie, montaż kołnierzowy 4-otworowy z płaskim mikrostripem 18 GHz 50 Ω

Duży Obraz : Złącze koncentryczne RF SSMA żeńskie, montaż kołnierzowy 4-otworowy z płaskim mikrostripem 18 GHz 50 Ω Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xian, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO9001, IS014001
Numer modelu:	SSMA-KFD4
Dokument:	SSMA Flange Mount-Catalog-E...ic.pdf

Zapłata:

Minimalne zamówienie:	w magazynie
Cena:	The more quantity, the cheaper the price will be
Szczegóły pakowania:	1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy:	5-10 dni roboczych dla ilości przechowywanej
Zasady płatności:	T/T, L/C, D/P
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze żeńskie SSMA mikropaskowe	Model:	SSMA-KFD4
Zakres częstotliwości:	0,3 MHz-18 GHz	Impedancja:	50 Ω
Napięcie znamionowe:	250 V	DWV:	750 V
Rezystancja izolacji:	≥5000MΩ	Centralny dyrygent:	Stop miedzi, pozłacany
Zewnętrzny dyrygent:	Stop miedzi, pozłacany	Metoda montażu:	Mocowanie kołnierzowe z 4 otworami
Izolatory:	PTFE	Próbki:	W magazynie, dostępne
Podkreślić:	50Ω łącznik koaksjalny RF , 18GHz RF Coaxial Connector , SSMA Kobieta łącznik RF koaksjalny

4-otworowe złącze kołnierzowe SSMA / Mini SMA RF Coax Microstrip do 18 GHz z metalową wypukłą powierzchnią

Specyfikacje produktu

Pozycje	Wartość
Nazwa produktu	Złącze SSMA żeńskie Microstrip
Model	SSMA-KFD4
Zakres częstotliwości	0,3 MHz-18 GHz
Impedancja	50Ω
Napięcie znamionowe	250v
Napięcie probiercze	750V
Rezystancja izolacji	≥5000MΩ
Przewód środkowy	Stop miedzi, pozłacany
Przewód zewnętrzny	Stop miedzi, pozłacany
Metoda montażu	4-otworowe złącze kołnierzowe
Izolatory	PTFE
Próbki	W magazynie, dostępne

Przegląd produktu

Złącza RF koncentryczne serii SSMA to kompaktowe wersje standardu interfejsu SMA, o rozmiarze około 70% tradycyjnych złączy SMA. Złącza te charakteryzują się:

Kompaktowy rozmiar z szerokim pasmem częstotliwości
Doskonała wydajność mechaniczna i elektryczna
Wysoka niezawodność w wymagających zastosowaniach
Połączenie gwintowane (10-36UNF-2)
Impedancja charakterystyczna 50Ω
Częstotliwość pracy do 30 GHz

Wymiary interfejsu

Wymiary 4-otworowego złącza kołnierzowego

Wymiary gabarytowe modelu SSMA-KFD4 (jednostka: mm). Oferujemy podobne modele ze stopu miedzi z różnymi długościami metalowej wypukłej powierzchni (3,2 mm, 4 mm, 3 mm) i specyfikacjami płaskiej powierzchni microstrip (maksymalna długość 2,7 mm, rozmiar 0,88 mm × 0,2 mm).

Uwaga: Płaska powierzchnia microstrip jest równoległa do dowolnej strony kołnierza.

Inny model:

Złącze koncentryczne RF SSMA żeńskie, montaż kołnierzowy 4-otworowy z płaskim mikrostripem 18 GHz 50 Ω 2

Złącze koncentryczne RF SSMA żeńskie, montaż kołnierzowy 4-otworowy z płaskim mikrostripem 18 GHz 50 Ω 3

Złącze koncentryczne RF SSMA żeńskie, montaż kołnierzowy 4-otworowy z płaskim mikrostripem 18 GHz 50 Ω 4

Aplikacje

Idealne do precyzyjnej transmisji sygnałów mikrofalowych w:

Systemy komunikacji mikrofalowej
Urządzenia pomiarowe
Zastosowania lotnicze
Systemy radarowe
Dziedziny elektroniki

Nasze produkty wykorzystują materiały premium i rygorystyczne procesy produkcyjne, aby zapewnić trwałość i niezawodność w trudnych warunkach.

Opakowanie i wysyłka

Opakowanie: Każde złącze jest starannie zapakowane w ochronne kartony, aby zapewnić bezpieczny transport. Złącze koncentryczne RF SSMA żeńskie, montaż kołnierzowy 4-otworowy z płaskim mikrostripem 18 GHz 50 Ω 6

Wysyłka: Korzystamy z niezawodnych usług kurierskich z numerami śledzenia dla wszystkich przesyłek.

Uwaga: Inne podobne modele złączy kołnierzowych można znaleźć w naszym katalogu. Chociaż niektóre modele są dostępne w magazynie, wszystkie mogą być szybko wyprodukowane, aby spełnić wymagania klienta.
