RA SMP Mężczyzna Semi Detent Microstrip Connector For PCB Through Hole Solder Mounting

Opis produktu:

Złącze SMP to złącze typu push-on z interfejsem ultra-małym, podobnym do złącza MMCX. To sprawia, że ​​jest bardzo odpowiednie do zagęszczonego łączenia w ciemno, szczególnie w zastosowaniach obejmujących płytki drukowane, obudowy i szafy. Zazwyczaj jest używane w parach, nasze rozwiązanie dla połączeń PCB board-to-board, takie jak złącza pełne/ograniczone zatrzaskowe + adaptery szeregowe + złącza z gładkim otworem.

W oparciu o różne siły retencji połączenia, złącza SMP dzielą się na trzy typy interfejsów: gładki otwór, ograniczony zatrzask i pełny zatrzask, każdy zaspokajający różne potrzeby aplikacji:

1) Interfejs z gładkim otworem: Ten typ oferuje najmniejszą siłę retencji połączenia, umożliwiając niewspółosiowość osiową i promieniową. Jest powszechnie stosowany w połączeniach w ciemno lub pomiarach nieprecyzyjnych i ma najdłuższą żywotność.

2) Interfejs pełnego zatrzasku: Ten typ zapewnia najlepszą siłę retencji połączenia i najlepszą odporność na wibracje i wstrząsy. Ze względu na trudności w rozłączeniu po połączeniu, pomimo wysokiej stabilności, znacząco wpływa na żywotność i wygodę produktu, z żywotnością wynoszącą zaledwie około 500 cykli. Jest często używany do połączeń kablowych.

3) Interfejs ograniczonego zatrzasku: Znany również jako interfejs pół-zatrzaskowy, łączy zalety gładkiego otworu i pełnego zatrzasku, oferując wysoką stabilność testową i dłuższą żywotność w porównaniu do pełnego zatrzasku. Nadaje się do precyzyjnych pomiarów.

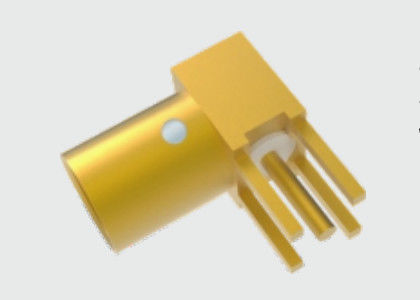

Męskie złącze kątowe SMP RA Limited Detent (Jednostka: mm):SMP-JWHD37

InneMęskie złącze kątowe SMP RA Limited Detent lub Smooth BorePodobny model:

Męskie złącze kątowe SMP RA Limited Detent PCB SolderingModel: SMP-JWFD22 & SMP-JWFD22-S

Męskie złącze kątowe SMP RA Limited Detent Flange MountModel: SMP-JWFD11

Więcej produktów, skontaktuj się z nami swobodnie, aby uzyskać katalog produktów sales3@xa-elite.com.cn

Zastosowania:

Ze względu na krótsze piny lub nawet konstrukcję bez pinów komponentów SMP, ścieżka elektryczna jest krótsza, co pomaga poprawić prędkość i stabilność transmisji sygnału, zwiększając tym samym ogólną wydajność produktów elektronicznych. Komponenty SMP mają również dobrą odporność na wibracje i uderzenia oraz niski wskaźnik wad w połączeniach lutowanych. To sprawia, że ​​produkty lutowane z SMP wykazują doskonałą niezawodność, zwiększając ogólną trwałość produktów.

Technologia lutowania SMP jest szeroko stosowana w komunikacji, elektronice użytkowej, komputerach, elektronice samochodowej, kontroli przemysłowej i lotnictwie. W tych obszarach technologia SMP odgrywa niezastąpioną rolę, napędzając miniaturyzację i rozwój wysokiej wydajności produktów elektronicznych.

Personalizacja:

Usługi personalizacji produktów dla złącza RF SMP:

Nazwa marki: ELT

Cena: W zależności od ilości

Prześlij nam rysunek, a my zlecimy naszemu inżynierowi zorganizowanie oceny lub polecimy nam alternatywny model.

Pakowanie i wysyłka:

Pakowanie i wysyłka produktu dla złącza RF SMP:

Złącze RF SMP jest bezpiecznie zapakowane w małe kartonowe pudełko, aby zapewnić jego ochronę podczas wysyłki. Pudełko jest oznaczone nazwą produktu i specyfikacjami dla łatwej identyfikacji.

Do wysyłki złącze RF SMP jest umieszczane w wyściełanej kopercie lub pudełku, w zależności od zamówionej ilości. Następnie jest zapieczętowane i oznaczone adresem wysyłki i informacjami o śledzeniu w celu sprawnej dostawy.
