Oszczędność przestrzeni lub łącznik RF o wysokiej częstotliwości hermetycznie uszczelniony łącznik CSMP / SMPS dla lutowania PCB

Wprowadzenie do produktu:

Oszczędność miejsca lub Wysoka częstotliwość Złącze męskie RF CSMP/SMPS do montażu na PCB

Złącze RF CSMP, zwane również SMPS, z przewodnikiem centralnym wykonanym ze złoconego stopu Kovar, zapewnia spójną i niezawodną transmisję sygnału w szerokim zakresie częstotliwości od 0,04 GHz do 40 GHz. To sprawia, że jest idealne do zastosowań wysokiej częstotliwości wymagających precyzji i stabilności.

Dzięki rezystancji izolacji ≥2000MΩ, CSMP Złącze RF minimalizuje straty sygnału i zachowuje integralność sygnału nawet w trudnych warunkach, przyczyniając się do jego ogólnej niezawodności i wydajności w krytycznych systemach RF.

Zaprojektowane z impedancją 50Ω, złącze RF CSMP pasuje do impedancji podłączonych komponentów, redukując odbicia i zniekształcenia sygnału dla optymalnego transferu sygnału i maksymalnej wydajności systemu RF.

Kompaktowy kształt złącza RF CSMP, znanego również jako Supper micro SMP, jest mniejszy niż SSMP (mini smp, smpm), co czyni go idealnym do zastosowań oszczędzających miejsce. Jego mały rozmiar obsługuje instalacje o dużej gęstości bez kompromisów w zakresie wydajności, oferując wszechstronne rozwiązanie dla nowoczesnych systemów RF.

Podsumowując, złącze RF CSMP łączy w sobie doskonałe materiały, precyzyjną inżynierię i wysoką wydajność, co czyni je idealnym wyborem dla różnych zastosowań RF. Niezależnie od tego, czy chodzi o środowiska o ograniczonej przestrzeni, czy o zastosowania wysokiej częstotliwości, złącza RF SSMP i CSMP zapewniają niezawodne połączenie i wyjątkową integralność sygnału.

Cechy:

• Supper micro SMP Mini typ SMP Design: Idealne do zastosowań wymagających kompaktowego i lekkiego rozwiązania złącza. Jego miniaturowy rozmiar jest idealny do środowisk o ograniczonej przestrzeni.
• Wysokiej jakości konstrukcja: Wyprodukowane w Xi'an, Chiny, z wytrzymałym przewodnikiem zewnętrznym ze stopu Kovar z pozłacaną powłoką, zapewniającym doskonałą przewodność i niezawodność.
• Szeroki zakres częstotliwości: Odpowiednie do zastosowań wysokiej częstotliwości w zakresie od 0,04 GHz do 40 GHz.
• Uszczelnienie hermetyczne: Ocenione na 1,01325 X 10-3 Pa.cm3/s, zapewniające szczelne uszczelnienie, aby zapobiec wyciekom gazów lub cieczy, co czyni je idealnym do środowisk wymagających wysokiej ochrony przed czynnikami środowiskowymi.
• Doskonała izolacja: Izolator szklany (zielony), oferujący doskonałe właściwości izolacyjne dla niezawodnej wydajności w trudnych warunkach.

Parametry techniczne:

Wymiary zewnętrzne Złącze męskie RF CSMP/SMPS do montażu na PCB :

Rozwiązanie Board to Board:

Złącze męskie CSMP (Full detent) + Adapter żeński CSMP + Złącze męskie CSMP (Smooth bore)

Zastosowania:

Złącze Hermetycznie uszczelnione CSMP jest wszechstronne i może być używane w:

• Przestrzeni kosmicznej
• Telekomunikacji
• Lotnictwie
• Nawigacji
• Satelitach
• Radarach
• Przemyśle i elektronice

Jego miniaturowy rozmiar, szeroki zakres częstotliwości i hermetyczne uszczelnienie sprawiają, że jest to niezawodny wybór dla wymagających środowisk.

Dostosowywanie:

Usługi dostosowywania produktów dla złącza RF CSMP :

Usługi dostosowywania produktów są dostępne dla minitypu SMP, mini-size SMP i minisize SMP.

MOQ: 200 szt.

Pakowanie i wysyłka:

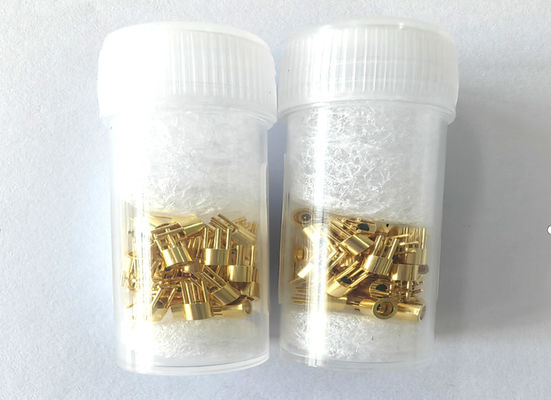

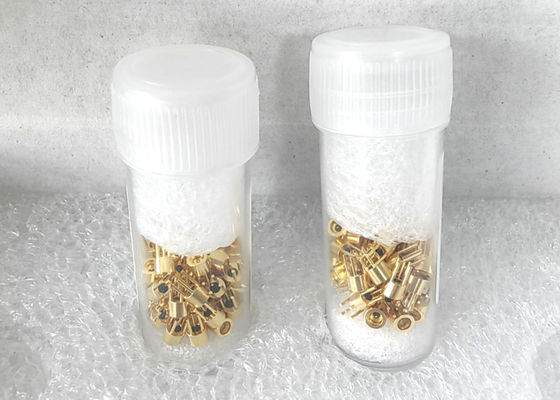

To złącze RF CSMP jest starannie zapakowane, aby zapewnić bezpieczną dostawę do Twoich drzwi.

Opakowanie: 50 szt./ Butelka plastikowa

Rozmiar kartonu zewnętrznego: 21,5*15,5*12cm (0,040 CBM)

Uwaga: Karton zewnętrzny może pomieścić dwa małe kartony
