Wysokiej wydajności TNC Kobieta Hermetyczna Bezpośrednia RF Koaksjalny Złącze do zastosowań PCB

Duży Obraz : Wysokiej wydajności TNC Kobieta Hermetyczna Bezpośrednia RF Koaksjalny Złącze do zastosowań PCB Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC (M) -50KFD

Zapłata:

Minimalne zamówienie:	100
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Materiał:	Mosiądz
Norma projektowa::	IEC 60169-17	Rodzaj:	proste
Podkreślić:	Hermetyczny prosty złącze koaksjalne RF , Wykorzystanie PCB RF Koaksjalny złącze

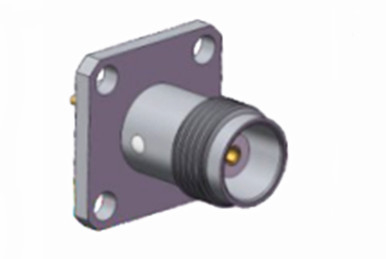

Wysokiej wydajności TNC Kobieta Hermetyczna Bezpośrednia RF Koaksjalny Złącze do zastosowań PCB

Seria TNC stanowi ewolucję zębkowego złącza BNC, charakteryzującego się funkcją łączenia szrub.i wodoodporne złącza oferują jednolitą impedancję 50 ohm i funkcję w zakresie DC do 11 GHzIstnieją dwa warianty złącza TNC: standardowy i odwrotny biegun.które mogą nie odpowiadać wydajności produktów przemysłowych lub klasy premiumPołączacze TNC, powszechnie stosowane w połączeniach antenowych, znajdują szerokie zastosowania w elektronikach lotniczych, komunikacji i różnych dziedzinach przemysłu.dostępne są również wersje z odwrotną biegunowością i 75 ohm złącza TNC.

Wysokiej wydajności TNC Kobieta Hermetyczna Bezpośrednia RF Koaksjalny Złącze do zastosowań PCB 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy

-30 do +70°C

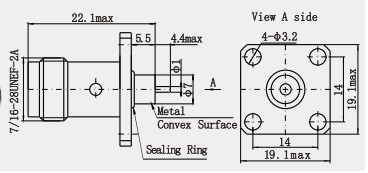

Szczegółowy rysunek
Wysokiej wydajności TNC Kobieta Hermetyczna Bezpośrednia RF Koaksjalny Złącze do zastosowań PCB 1

Charakterystyka:

Dostosowanie do środowiska

Wysokiej jakości materiały: zazwyczaj wykonane z mosiądzu lub stali nierdzewnej, powierzchnia może być pokryta niklem lub złotem w celu poprawy odporności na korozję i wydłużenia żywotności,Niektóre złącza są również wodoodporne., odporne na kurz i inne właściwości, nadające się do użytku na zewnątrz lub w trudnych warunkach.
szeroki zakres temperatur: zakres temperatury roboczej jest zazwyczaj szeroki, na przykład niektóre złącza mogą normalnie pracować w zakresie temperatur od -65 °C do +165 °C,spełnienie potrzeb użytkowania w różnych środowiskach.

Zastosowanie:

1Pole pozycjonowania i monitorowania

Antenna pomiarowa nawigacji satelitarnej: W wielu scenariuszach zewnętrznych, takich jak mapowanie geodezyjne, badania oceaniczne, monitorowanie sejsmiczne, monitorowanie deformacji mostów itp.,łącznik TNC łączy antenę pomiarową nawigacji satelitarnej z urządzeniami zewnętrznymi, przesyła sygnały bezprzewodowe i dostarcza energię, a także może realizować dokładne pomiary i pozycjonowanie na poziomie centymetrowym.
2- W dziedzinie lotnictwa.

System sterowania lotnictwem: Jest używany do podłączenia powiązanego sprzętu radiowego w celu zapewnienia dokładności i niezawodności komunikacji lotniczej,zapewnienie bezpiecznego lotu statków powietrznych i sprawnego sterowania ruchem lotniczym.

UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
