Prostowy TNC Kobieta do Kobiety RF Płaty niklowej RF łącznik koaksjalny

Duży Obraz : Prostowy TNC Kobieta do Kobiety RF Płaty niklowej RF łącznik koaksjalny Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KYK2

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Norma projektowa:	IEC 60169-17
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Rodzaj:	proste	Zastosowanie:	RF
Płeć:	kobieta do kobiety
Podkreślić:	Prostowy łącznik koaksjalny RF , Kobieta łącznik koaksjalny RF , Włącza koaksjalny RF pokryty niklem

Prostowy TNC Kobieta do Kobiety RF Płaty niklowej RF łącznik koaksjalny

Produkty z serii TNC to wariacja nawinięta z łącznika BNC, wyróżniająca się mechanizmem łączenia śruby z nawinięciem.i urządzenia wodoodporne utrzymują stałą impedancję 50 Ohm i działają w zakresie częstotliwości DC do 11 GHzIstnieją dwa główne rodzaje łączników TNC: standardowy i odwrotny biegun.te ekonomiczne złącza są odpowiednie do różnych zastosowań komercyjnych, mimo że ich wydajność nie spełnia standardów przemysłowych lub wysokiej jakości. Konektory TNC są szeroko stosowane w połączeniach antenowych i mają różnorodne zastosowania w avioniki, komunikacji i ogólnym sektorze przemysłowym.dostępne są również warianty z odwrotną biegunowością i 75 Ohm z łącznikami TNC.

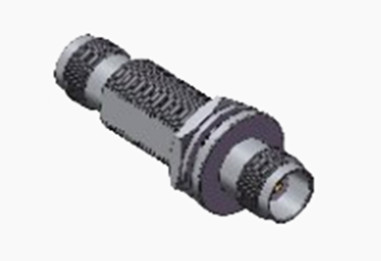

Prostowy TNC Kobieta do Kobiety RF Płaty niklowej RF łącznik koaksjalny 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

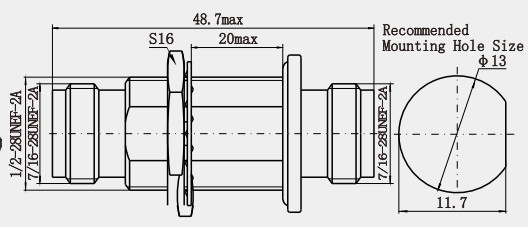

Szczegółowy rysunekProstowy TNC Kobieta do Kobiety RF Płaty niklowej RF łącznik koaksjalny:
Jednostka: ((mm)

Charakterystyka:
Dobre osiągi elektryczne
1. charakterystyka szerokiej pasma: zakres częstotliwości pracy adapterów TNC wynosi zwykle od 0 do 11 GHz, a nawet więcej, aby zaspokoić potrzeby różnorodnej transmisji sygnału o wysokiej częstotliwości,odpowiedni do różnych scenariuszy komunikacji.
Niski VSWR: napięcie VSWR jest jednym z ważnych wskaźników pomiaru wydajności przesyłowej złącza, struktury prostych i zakrzywionych adapterów TNC mają odpowiednio niższy VSWR,co oznacza mniejszą stratę odbicia sygnału w procesie transmisji, i może przekazywać sygnał bardziej efektywnie.
2Stabilna impedancja charakterystyczna: jej impedancja charakterystyczna wynosi na ogół 50Ω, która jest kompatybilna z powszechnymi kablami koaksjalnymi i może zapewnić stabilność i dokładność transmisji sygnału.
Niezawodna wydajność mechaniczna

- Nie.Zastosowanie:
Obszar komunikacji
1. Stacja bazowa komunikacji bezprzewodowej: w stacjach bazowych komunikacji bezprzewodowej, adaptery TNC mogą być używane do podłączenia różnych urządzeń RF i anten w celu zapewnienia stabilnej transmisji sygnału.,połączenie urządzeń stacji bazowej z anteną umożliwia efektywne przesyłanie i odbieranie sygnałów radiowych oraz poprawia zasięg i jakość sygnału sieci łączności.
2. System komunikacji mikrofalowej: w systemie komunikacji mikrofalowej, adaptery TNC są używane do łączenia różnych linii przesyłowych, takich jak przewodnik falny i kabel koaksjalny,oraz urządzenia mikrofalowe, takie jak wzmacniacze mocy, mikserów, filtrów itp., aby zrealizować transmisję i przetwarzanie sygnałów mikrofalowych i zapewnić normalną pracę systemu komunikacji mikrofalowej.
3Stacja naziemna łączności satelitarnej: w stacji naziemnej łączności satelitarnejAdapter TNC może być używany do podłączenia sprzętu naziemnego i anteny łączności satelitarnej w celu realizacji przesyłania i pobierania sygnału w celu zapewnienia stabilności i niezawodności łączności satelitarnej.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
