IEC 60169-17 Standardy projektowe TNC prosty Adapter RF od mężczyzny do kobiety

Duży Obraz : IEC 60169-17 Standardy projektowe TNC prosty Adapter RF od mężczyzny do kobiety Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-JFK

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze kabla TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Materiał:	Mosiądz
Norma projektowa::	IEC 60169-17	Rodzaj:	proste
Podkreślić:	Wykorzystane do wytwarzania energii elektrycznej , Prostowy adapter TNC RF łącznik koaksjalny

Wysokiej wydajności TNC Mężczyzna do Kobiety Adapter RF łącznik koaksjalny Płaty niklowe

Seria TNC, wariant nawigacyjny złącza BNC, wyróżnia się bezpiecznym mechanizmem łączenia śruby z nawigacją.złącza wodoodporne zapewniają stałą impedancję 50 ohm i są dostosowane do zakresu częstotliwości DC do 11 GHzDostępne w wersji standardowej i odwrotnej biegunowości, złącza TNC są wykonane z materiałów odlewanych i formowanych, oferując przystępną cenę i odpowiednią wydajność do zastosowań komercyjnych.Szeroko stosowane w połączeniach antenPonadto, warianty 75-ohm i opcje odwrotnej biegunowości dodatkowo poszerzają ich wszechstronność.

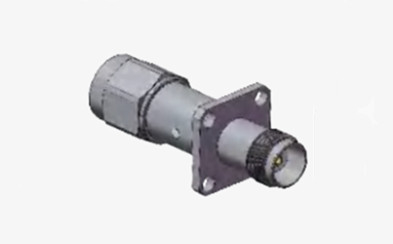

IEC 60169-17 Standardy projektowe TNC prosty Adapter RF od mężczyzny do kobiety 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

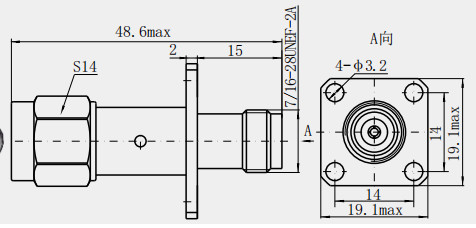

Szczegółowy rysunek

IEC 60169-17 Standardy projektowe TNC prosty Adapter RF od mężczyzny do kobiety 1

Charakterystyka:

1Wysoka strata zwrotu: zazwyczaj z wysoką stratą zwrotu (strata odbicia), skutecznie zapobiega odbiciu sygnału, dodatkowo zmniejsza zakłócenia sygnału i zniekształcenia, poprawia jakość transmisji sygnału.
2Dobry impedans izolacyjny i odporność na napięcie: ma wysoką impedans izolacyjny i odporność na napięcie, zwykle w stanie wytrzymać napięcie elektryczne 1500V,odpowiedni do stabilnej pracy w warunkach wysokiego napięcia.
3Niski VSWR: zazwyczaj z niskim VSWR, w celu zapewnienia stabilności i spójności transmisji sygnału wewnątrz złącza.

Zastosowanie:

Pole badań i pomiarów

1. Urządzenia do badań RF: adaptery TNC są powszechnie stosowane jako elementy podłączające do badań i pomiarów sygnałów RF. Na przykład do łączenia generatorów sygnałów,analizatory widma i inne urządzenia badawcze z urządzeniem badanym lub anteną, w celu dokładnego pomiaru parametrów sygnałów RF, takich jak częstotliwość, moc, VSWR itp.Charakterystyka adapterów TNC o niskiej i wysokiej stratze zwrotu może zapewnić dokładność i niezawodność wyników badań..
2Analizator sieci: Analizator sieci jest używany do pomiaru parametrów rozpraszania i cech impedancji sieci RF itp.Adapter TNC może być używany do podłączenia analizatora sieciowego do obwodu RF lub urządzenia do testowania, który jest wygodny do pomiaru i analizy różnych parametrów RF. Jego dobra zgodność i powtarzalność sprawiają, że proces testowania jest bardziej wygodny i wydajny.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
